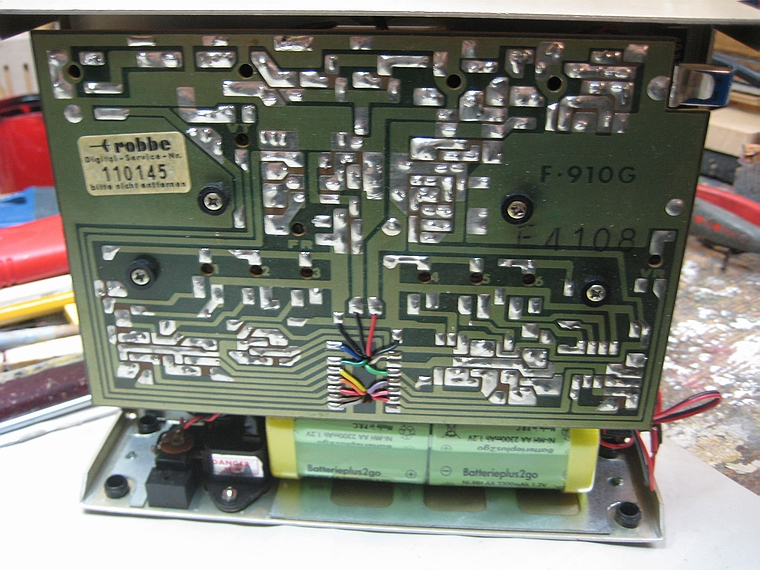

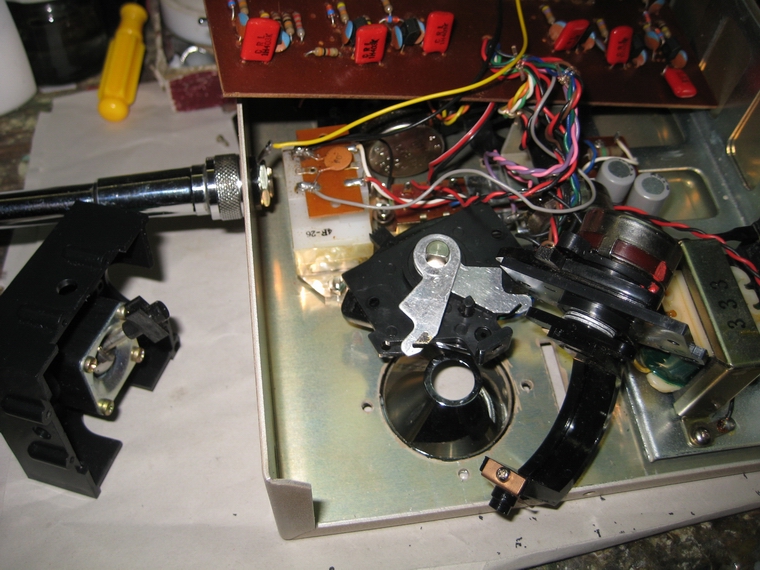

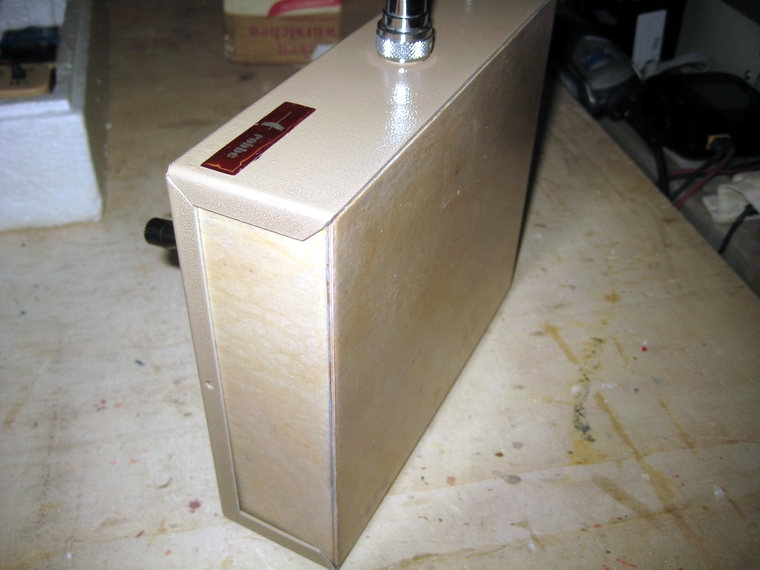

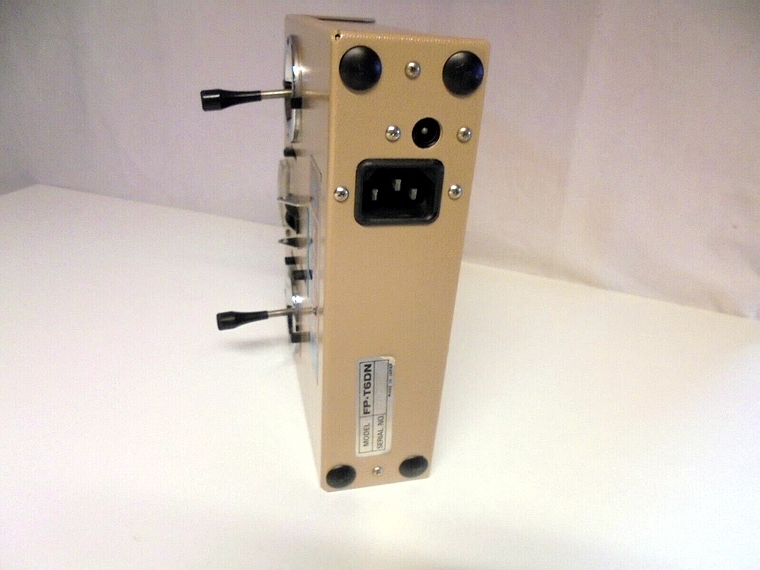

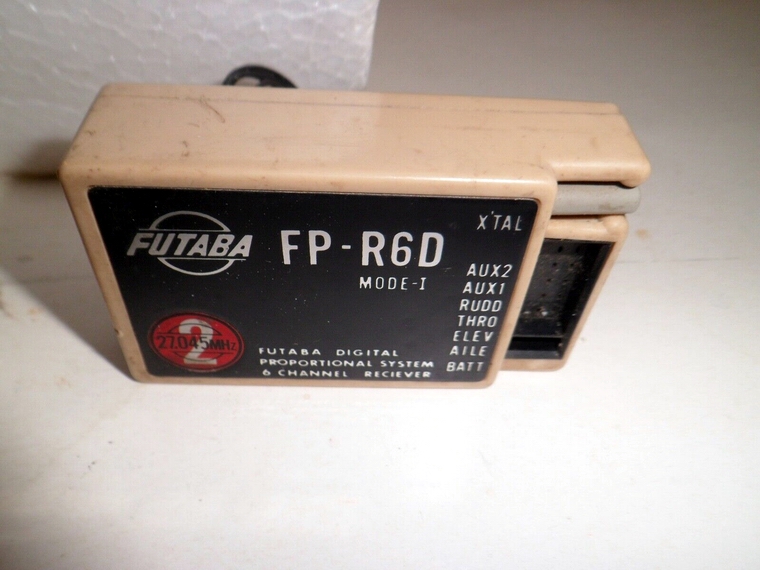

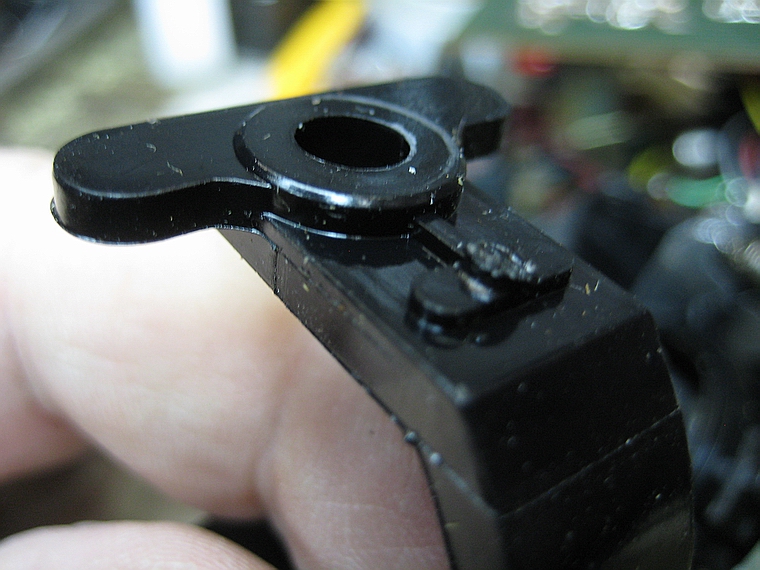

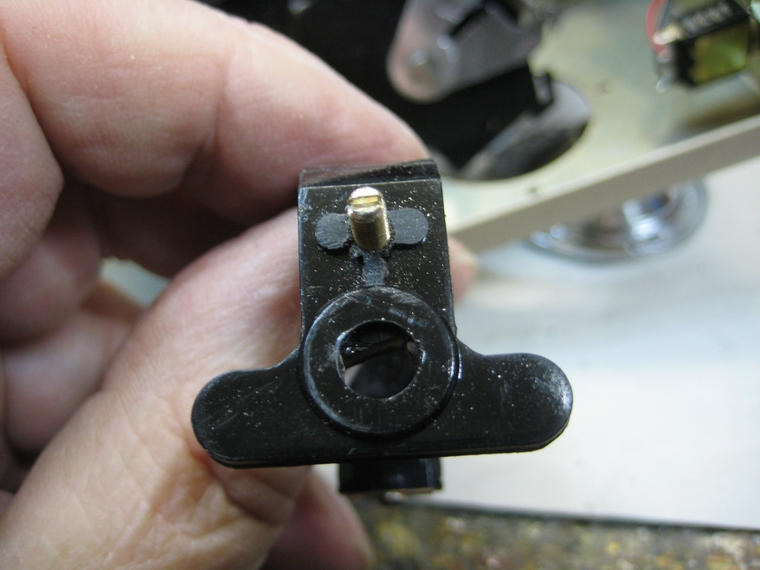

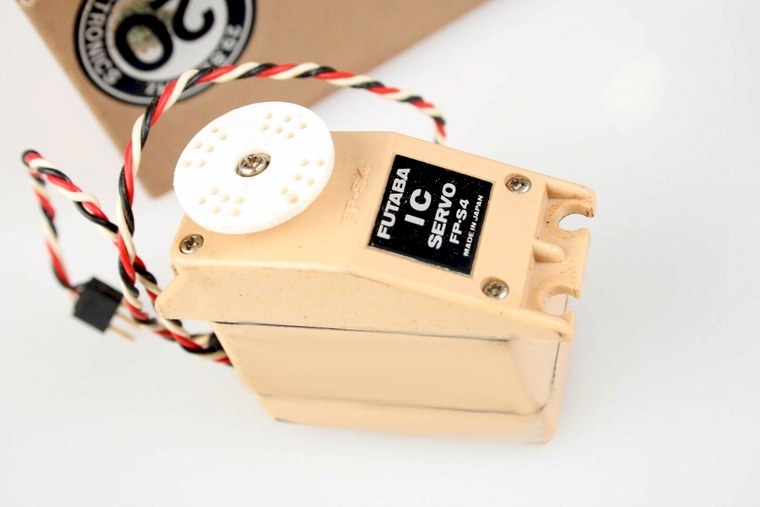

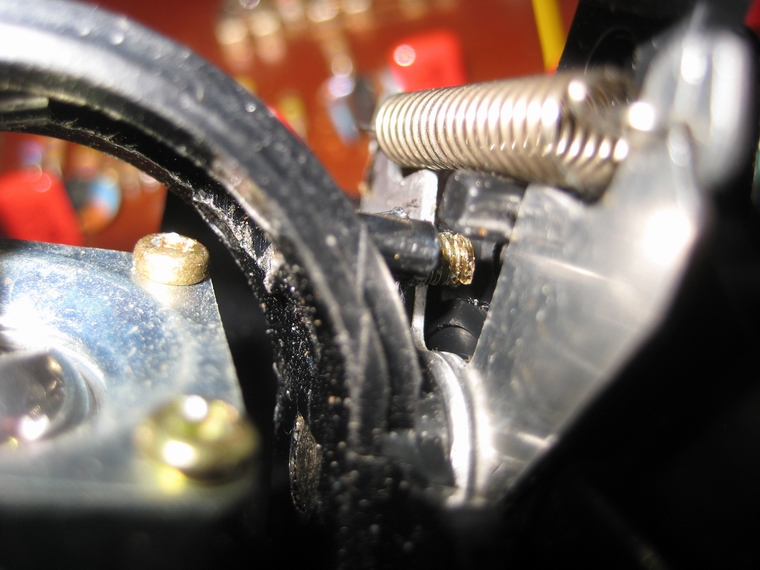

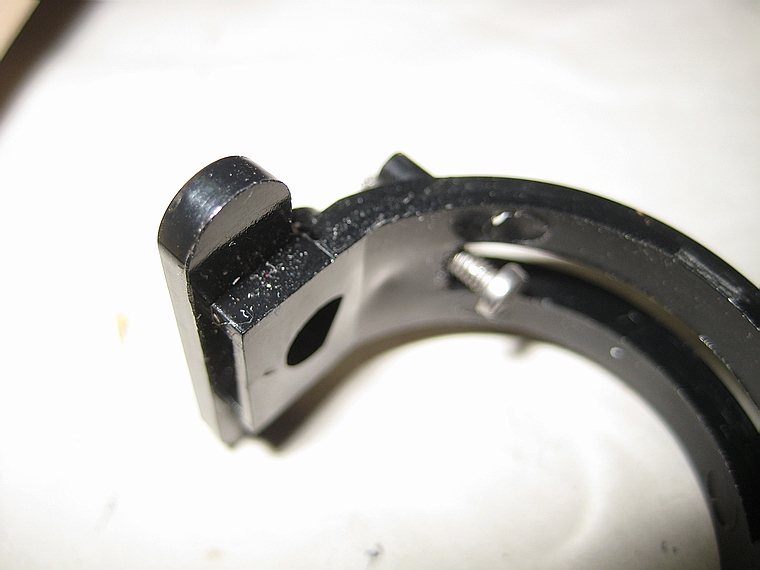

Robbe T4 DN, 27mHz AM Robbe T4 DN, 35 mHz, FM Robbe T6 DN, 27mHz, AM  Meine französichen Robbe-DN-Sender und deren Reparturen  Nach 1973 kamen die optisch und technisch den Vorgängermodellen sehr  ähnlichen Anlagen T4DN, T5DN , T6 DN auf den Markt. Die technisch mo-  dernisierten Anlagen waren meist noch in AM-Modulation mit 27mHz oder  40mHz verkauft worden, doch gab es sie auch in 35mHz FM-Ausführung.  Abesehen vom neuen Front Schild >Robbe Digital 4< und dem Typenschild  am Boden, war optisch der Unterschied vor allem in der Einbaulage des An-  zeigeinstruments und des Betriebsschalters erkennbar. Die "modereneren"  Anlagen hatten das Instrument quer liegend und den Schalter darunter mittig  eingebaut. Im Anzeigeinstrument wurde jetzt die Akkuspannung angezeigt,  bei Vorgänger Mustern wurde die Antennen Abstrhalungsenergie angezeigt.  Weiters haben die DN-Sender eine neue Ladeeinheit für den Sender- und  den Empfängerakku eingebaut, die mit einem allgemein üblichen Geräte-  Anschlusskabel mit Spannung versorgt wird. Für den Empfäüngerakku ist  eine Ladebuchse eingebaut.    Bei meinen 27mHz T4 DN- und eine 27mHz T6 DN Sendern aus Frankreich,  handelte es sich um sehr schön überarbeitete Sender, die funktechnisch in  Ordnung sind, jedoch jeder einen mechanischen Fehler aufwiesen, dessen  Entstehung ich nicht nachvollziehen kann.  Es gab bei beiden Sendern an je zwei Knüppeln erheblich bemerkbares Spiel  in der Neutralstellung, welches sich natürlich auf die Steuerwege übertrug. Kurz,  eine exakte Neutralstellung war nicht vorhanden.  Im Zuge der nachstehend beschriebenen Behebung des Knüppel Sels wurden  die Sender auch auf Mode 1 Steuerung, also Gas rechts, umgerüstet.  Trotz ausreichender Reichweite werden beide Anlagen vorerst nicht in Modellen  (Flugmodellen) verwendet.     Robbe Digital T4DN  (1974,35 Mhz FM)  Elektronik FM - 35 Mhz Empfänger für Digital T4DN  Robbe Didital T4DN 27Mhz     die Fehlerstelle im Knüppel Spiel  das Digital T4 DN 27Mhz Set  der Empfänger mit Zwischenstecker JR           Fehlerbehebung Robbe T 6 DN      Es folgte die große Robbe T6 DN und deren Reparatur  Auch diese Anlage war wioe die T4 DN aus Frankreich von einem Bastler, der gebrauchte Robbe  T-Anlagen restauriert. Das sehr preiswerte Angebot eines eher seltenen T6 DN-Senders wurde ge-  kauft und gehofft, dass die Angaben des Verkäufers stimmen, der Sender also voll funktionsfähig ist.  Als Empfänger für den Test wurde ein Futaba 6K Empfänger verwendet.  Tatsächlich fiel der erste Reichweitentest zur Zufriedenheit aus, jedoch nur bei abgewickelter Empfän-  gerantenne, was fürs Erste gut war. - Leider ist auch bei diesem Sender auf den Quer- und Seiten-  ruderknüppeln großes Knüppelspiel festzustellen und zu korrigieren. Auch die Rasterung am Gas-  knüppel musste auf den rechten Gasknüppel umgebaut werden.  Der Grund weshalb das Spiel besteht ist mehr als unklar, jedoch muss ein Vorbesitzer die auf dem  Knüppelarm bestehenden Angüsse mit 3mm Durchmesser abgeknipst haben, um das Spiel in der  Neutralposition des Knüppels herzustellen. Dazu muss er die Knüppleaggregate zerlegt haben. Bei  einem Knüppel wurde eine 2mm Schraube eingedreht, die das Spiel jedoch nicht ausgleichen konnte.  Um eine Reparatur und damit den Einbau eines 3mm Zentrierbolzens durchführen zu können, musste  der Steuerknüppel gänzlich zerlegt werden, da auch der Ratschenhebel von der anderen Achse umge-  baut werden musste. Die beiden Knüppelbögen wurden daher ausgebaut. Bei einem wurde der vor-  handene Rastenhebel abgebaut und am anderen Knüppelbogen montiert. Am Knüppelbogen mit der  Zentrierschraube wurde diese entfernt und eine M3 Gewinde geschnitten und eine Messingschraube  M3 angepasst und eingeschraubt. Anschließend konnte der Knüppel wieder zusammengebaut und im  Gehäuse montiert werden.  Allerdings stellte sich noch heraus, dass der Vorbesitzer auch am Potentiometerfuß etwas beschädigt  haben dürfte, denn bei Bewegung des Knüppels verdrehte sich das Potentiometer. Dadurch verändert  sich ständig die Neutralstellung des Gashebels. -  Bei Bedarf muss man das Poti verdrehen, um am  Knüppel die Neutralstellung zu verändern, damit der Reglernsprechpunkt eingestellt werden kann.  Um den Fehler zu beheben wurde das Poti verdreht, bis am Servo die annähernd gleiche Neutralstell-  ung wie bei anderen Funktionen erreicht war. Dann wurde mit einem heißen Draht in der zweiteiligen  Potentiometerhalterung eine Bohrung eingebrannt, in die zur Sicherung ein Tropfen Sekundenkleber  geträufelt wurde. Nun hält das Potentiometer und der reparierte Knüppelbogen ist auch spielfrei  geworden.    Auch am zweiten Knüppelaggregat war an einem Knüppelbogen der Zentrieranschlag abgezwickt  worden und es musste eine Bohrung eingebracht und ein M3 Gewinde geschnitten werden. Ein 3mm  Messing Gewindebolzen wurde eingedreht und damit konnte der Knüppel wieder zusammengebaut  und das Knüppelaggregat im Gehäuse montiert werden.  Schließlich konnte ein Test mit dem noch geöffneten Sendergehäuse erfolgen, um zu sehen, ob alle 6  Kanäle arbeiten. Dazu wurden am Empfänger 6 Servos angeschlossen und eine Funktions- und Reich-  weitenprobe erfolgreich durchgeführt.  Doch ist leider nicht alles in Ordnung, denn als die Sender Rückwand aufgesetzt wurde, begannen die  Servos zu zucken. Ein Test mit aufgewickelter Empfängerantenne brachte auch keine Lösung, da offen-  bar der Sender sehr stark ist. Erst mit abgeschraubter Antenne hört das Zucken der Servos auf.  Ebenso funktioniert alles perfekt, wenn ich die Antenne berührte.  Der Grund weshalb jetzt diese Fehlfunktion entstanden ist, ist mir rätselhaft, weil ja an der Verkabelung  keine Änderungen erfolgte. Vielleicht liegt es an zu hoher Sender-Akkuspannung, die 9,6V sein soll, bei  geladenem Akku können jedoch 11V und mehr anliegen.  Eine Vermutung, weshalb die Sendeleistung so stark ist, könnte eine Veränderung an einer Spule oder  an einem anderen Bauteil im HF-Teil liegen, die beim mehrfachen Umlegen der lose liegenden Printplatte  entstanden ist.  Um die Anlage eventuell verwenden zu können, wurde aus 2mm Flugzeugsperrholz eine neue Rückwand  gebaut  Mit eingeschobener Antenne und am Empfänger aufgerollter Antenne beträgt die Reichweite  gute 15m. Das sollte für Schiffsmodelle genügen, wird bei Gelegenheit und Notwendigkeit wohl noch mit  einem Modell erprobt werden müssen.  Betriebsanleitung T4, T5  (englisch)           Robbe Digital T6 DN, 27mHz, AM mpfänger wird für T6 verwendet   Holzrückwand in Verwendung 27 Mhz Empfänger AM, 6K Graupner 27 / 40Mhz Ersatzempfänger Printplatte und Akku zerlegtes Knüppelaggregat die Schraube des Vorbesitzers  abgezwickter Zentrierbolzen neue Zentrierschraube eingeschraubt Zentrierstift zwischen Anschlägen
