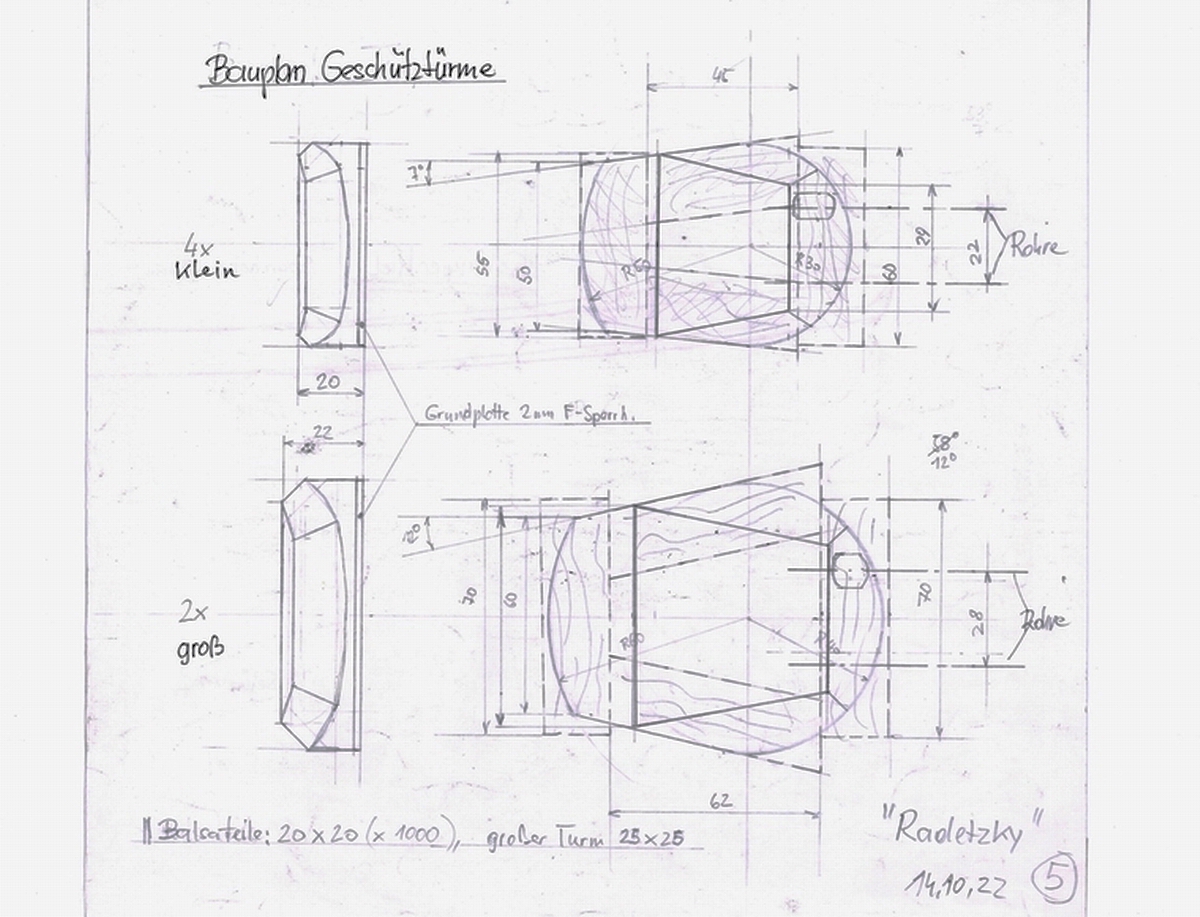

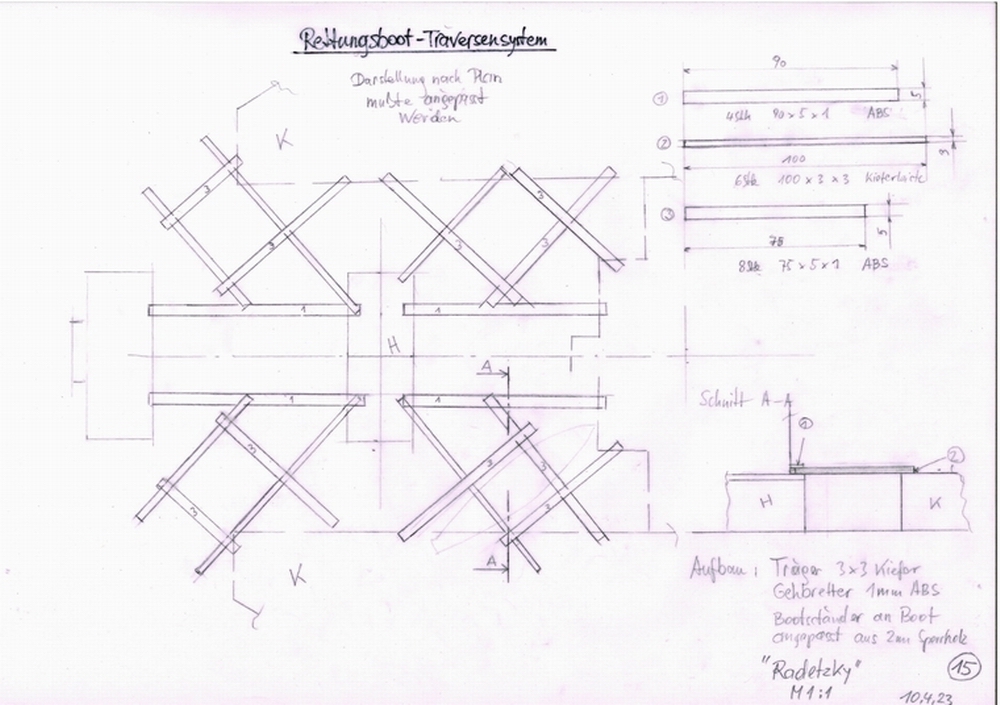

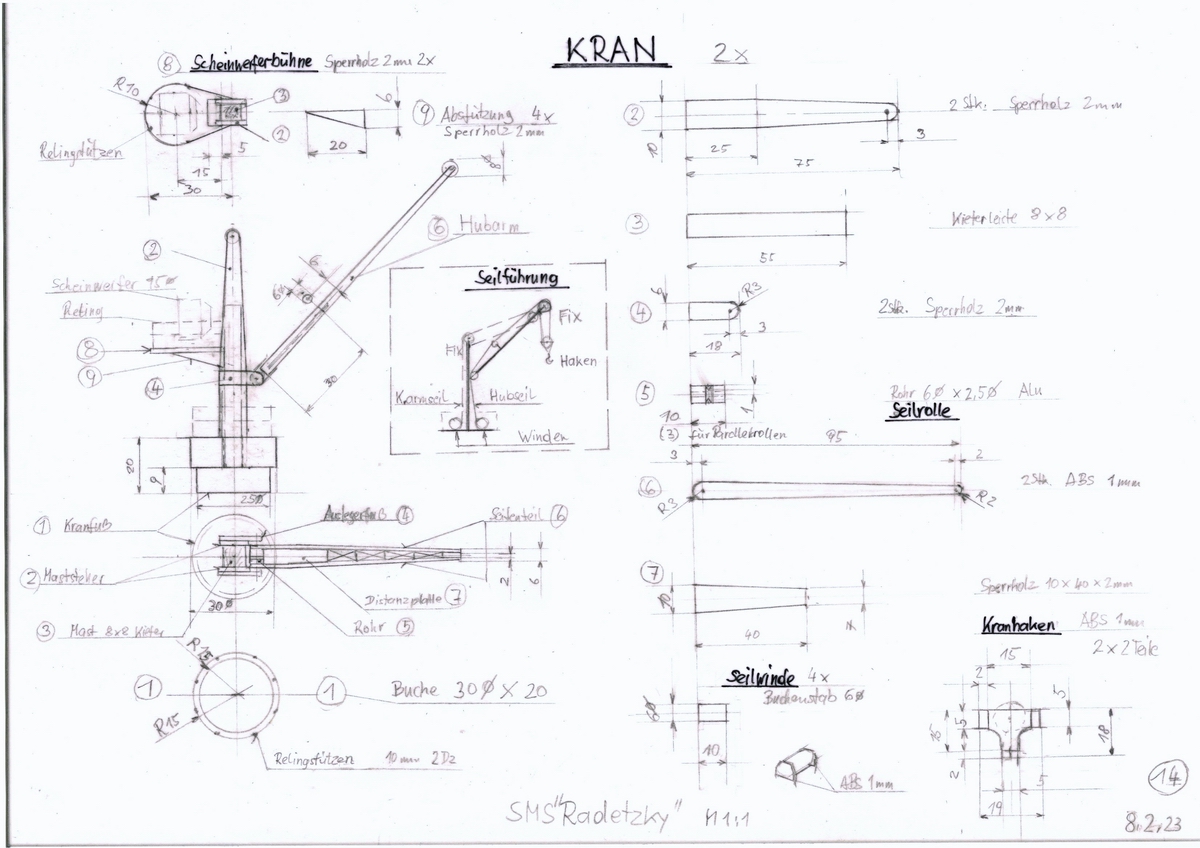

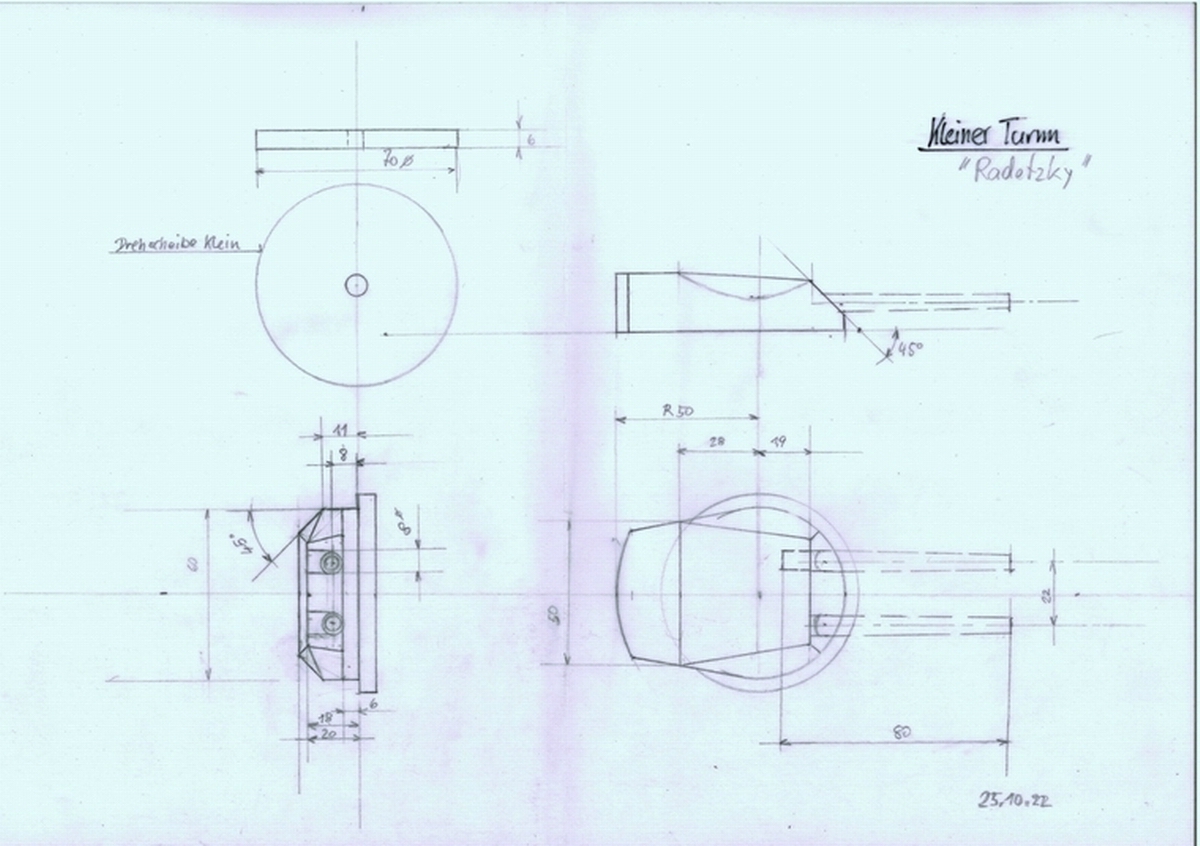

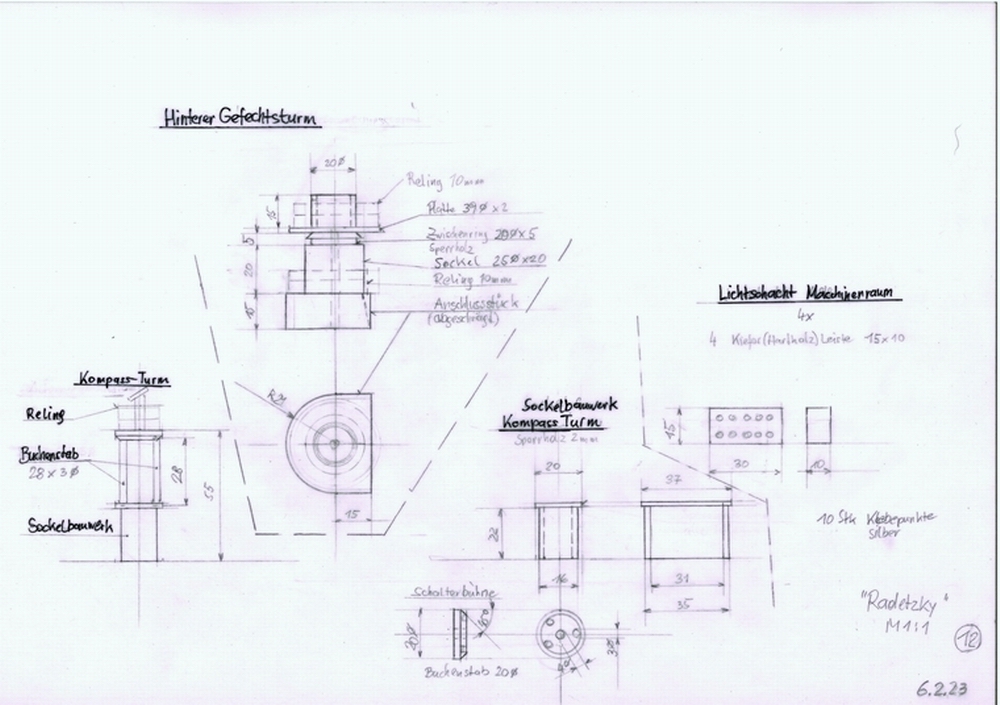

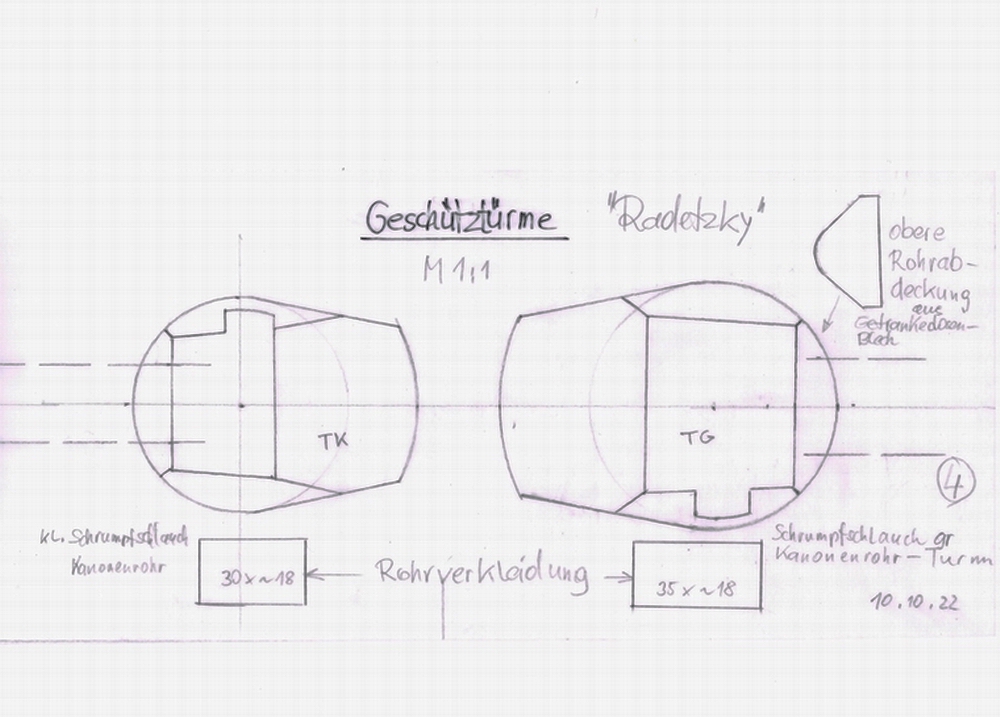

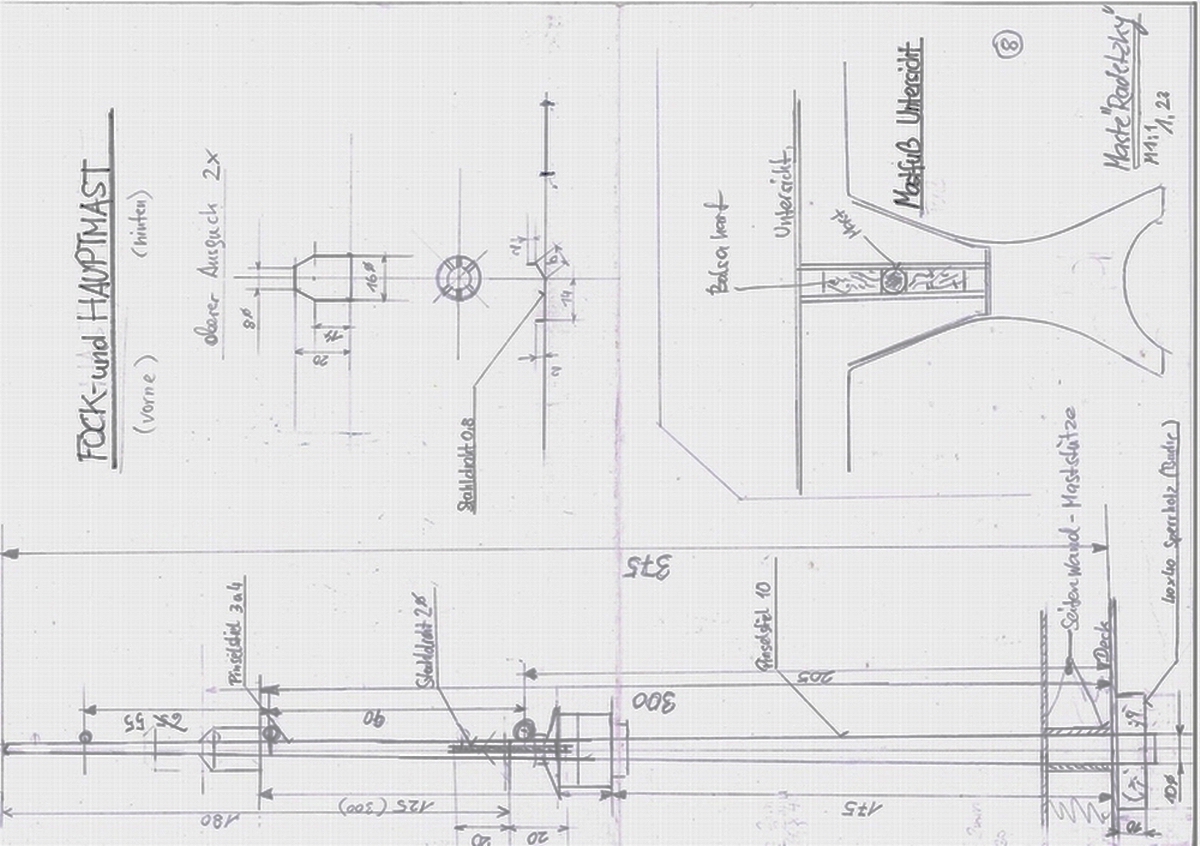

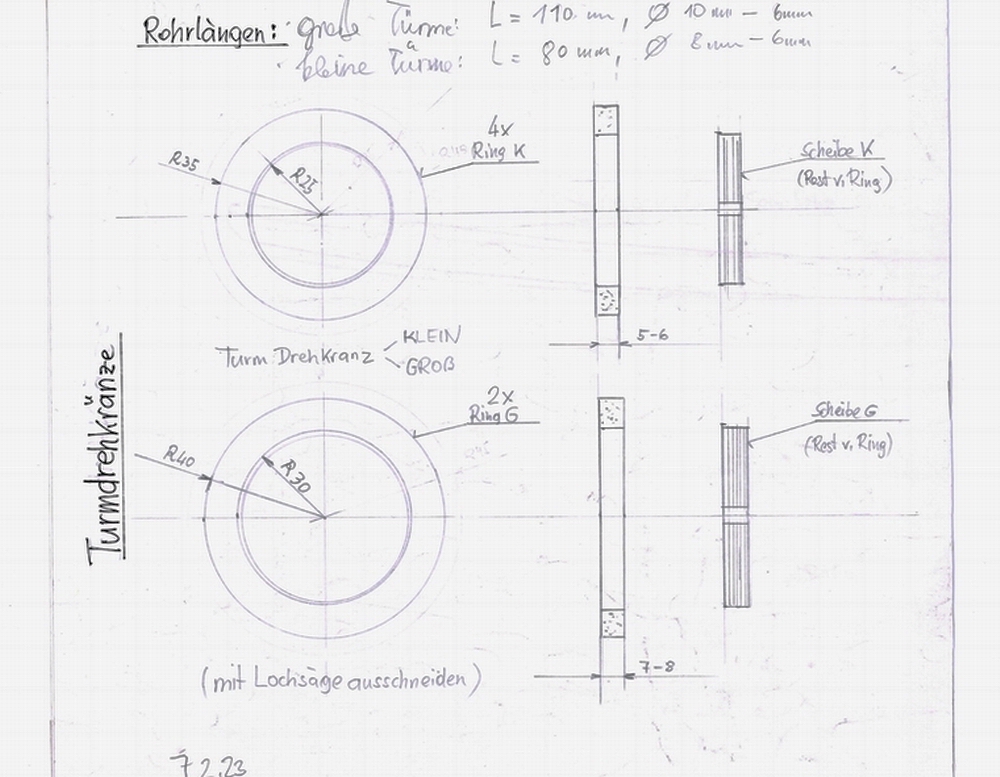

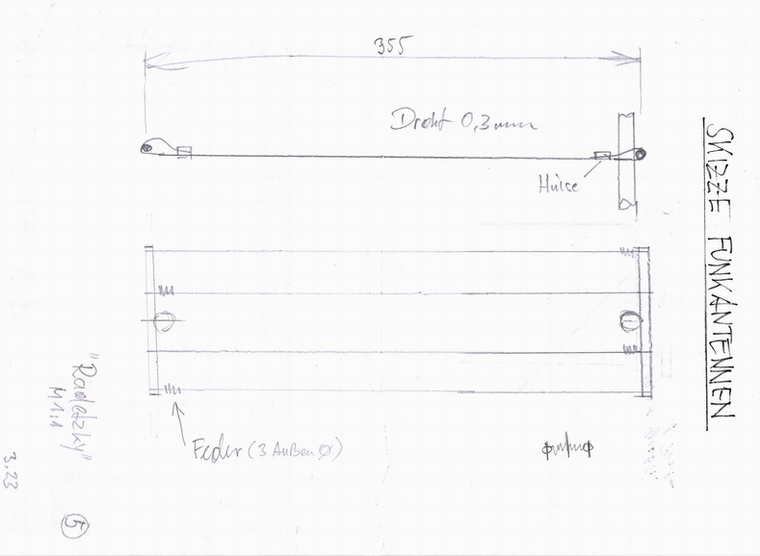

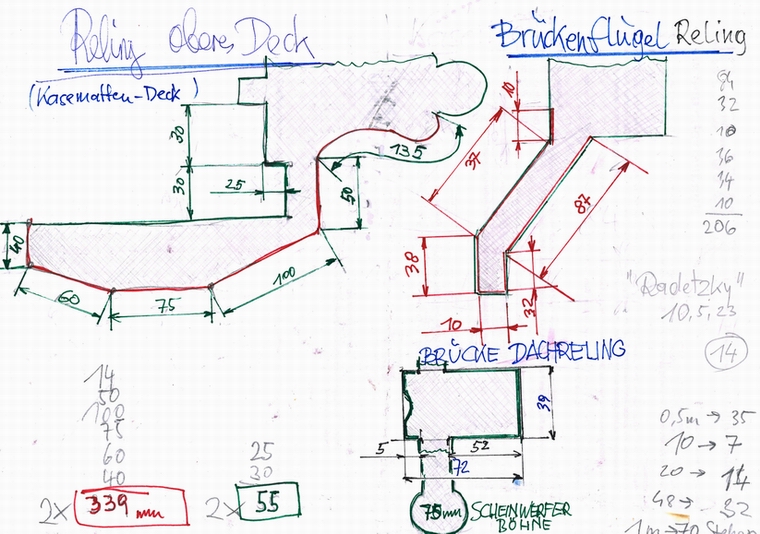

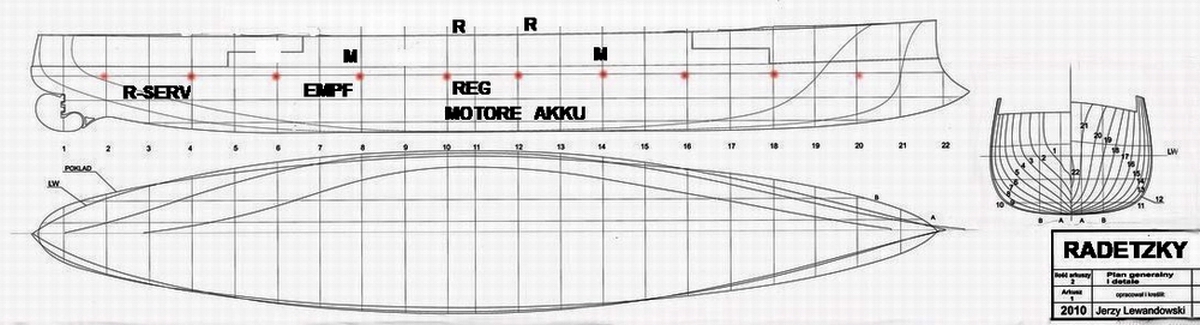

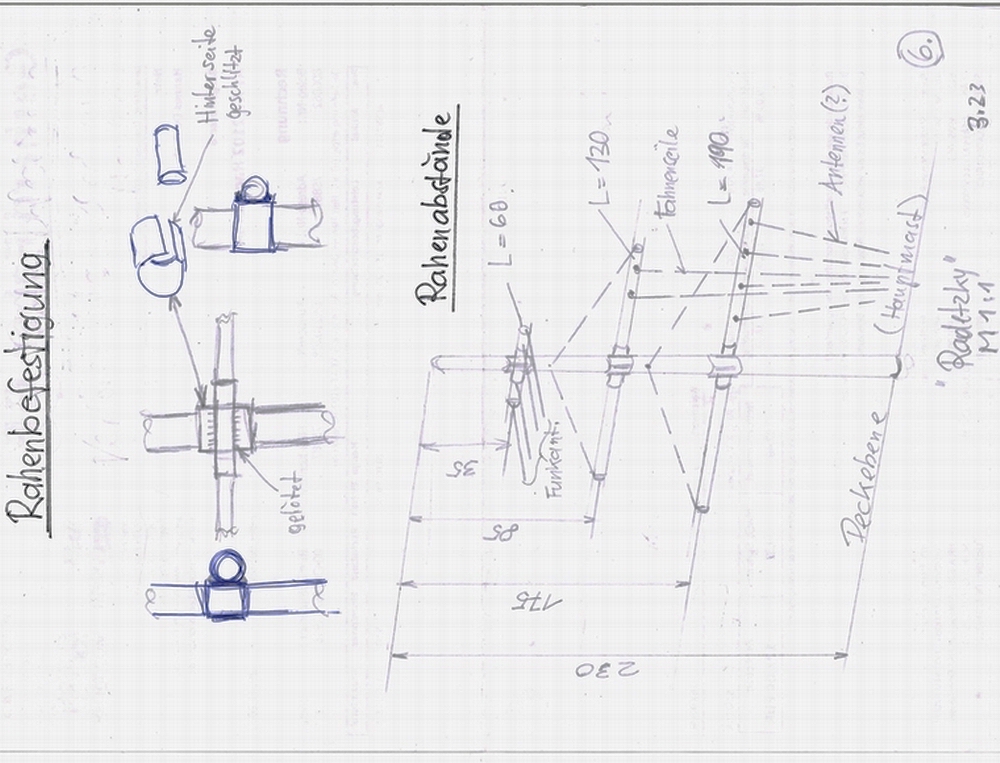

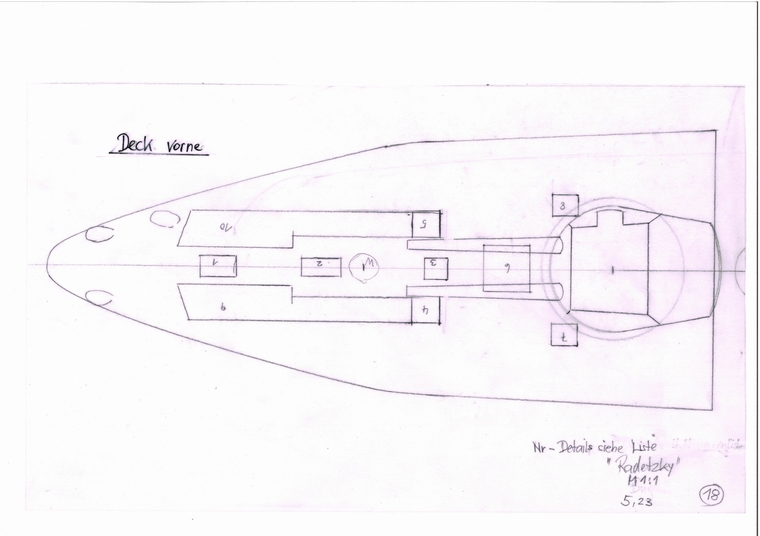

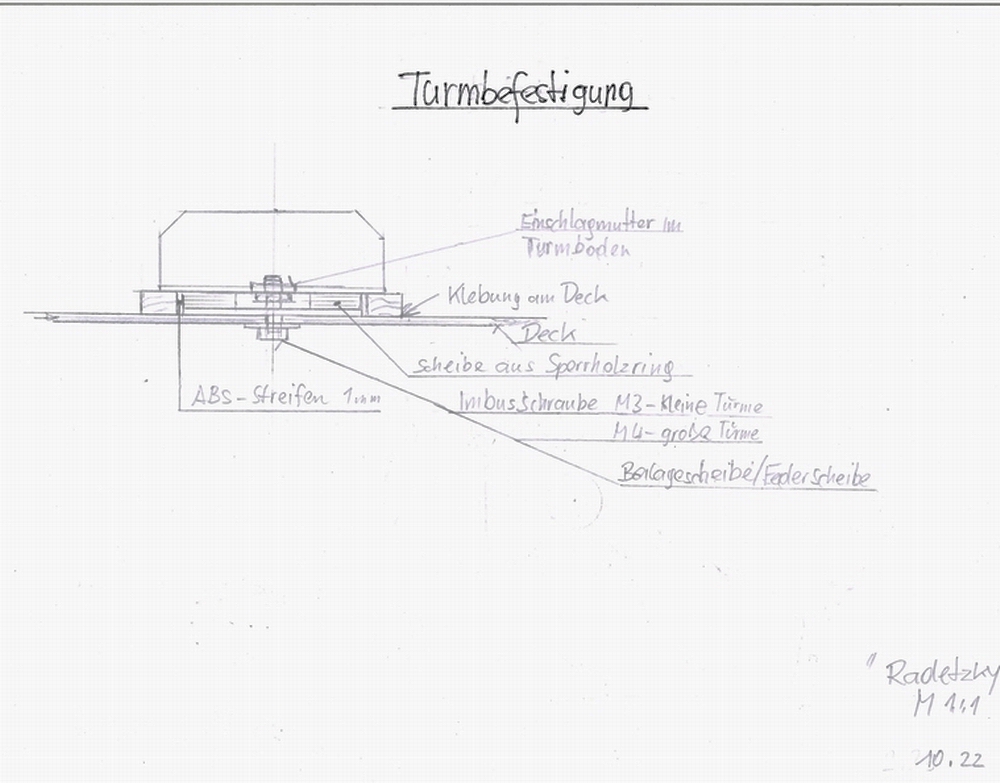

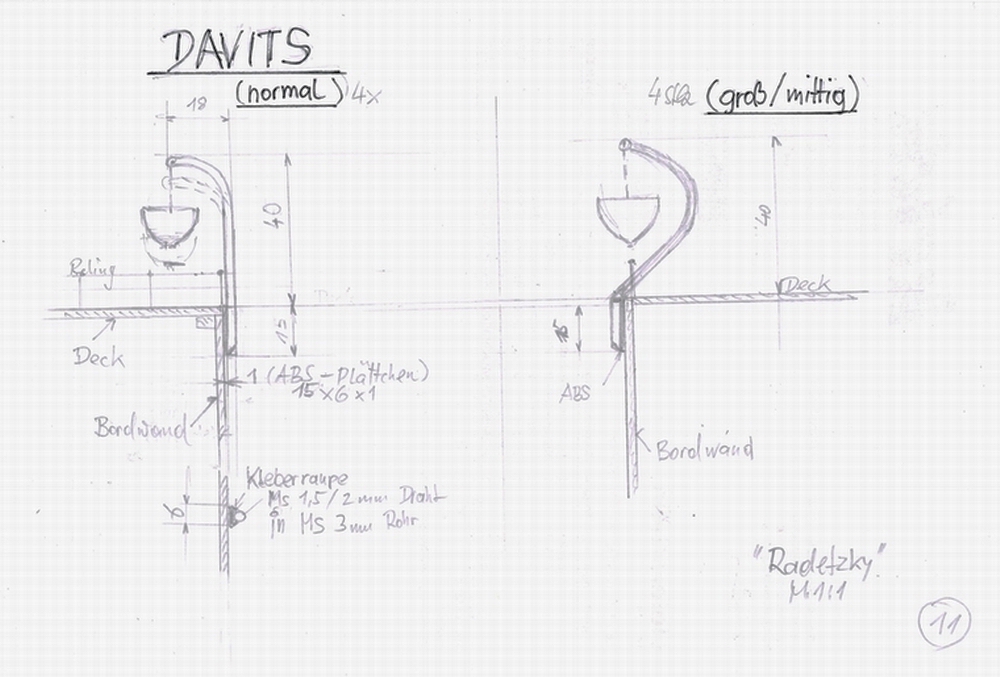

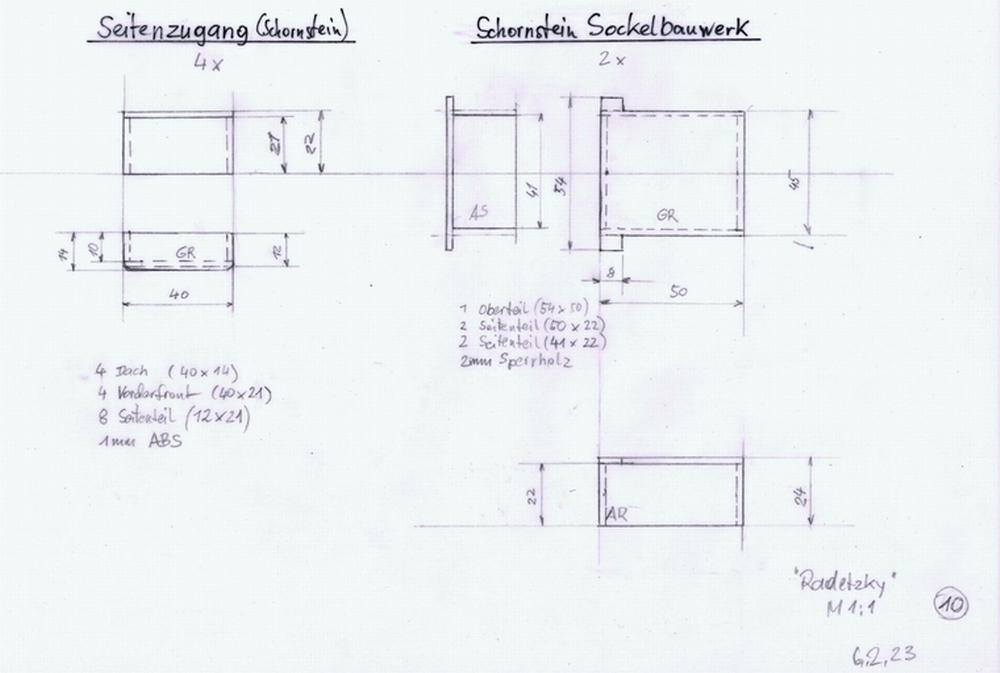

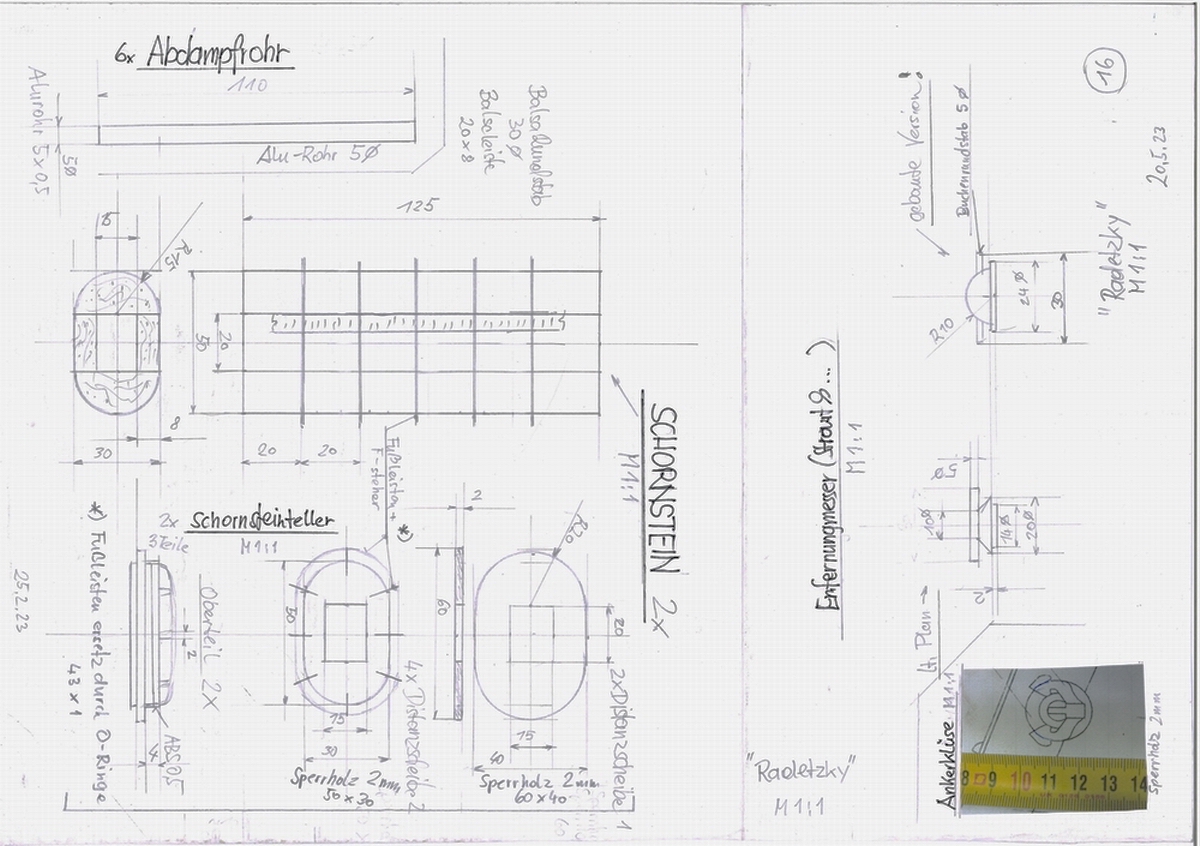

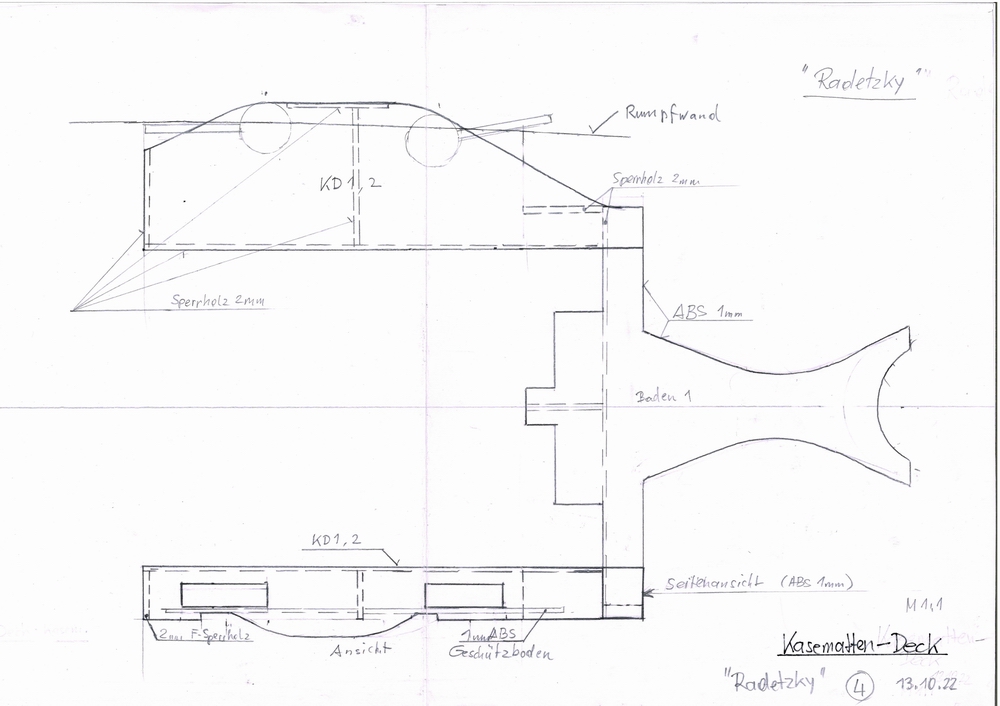

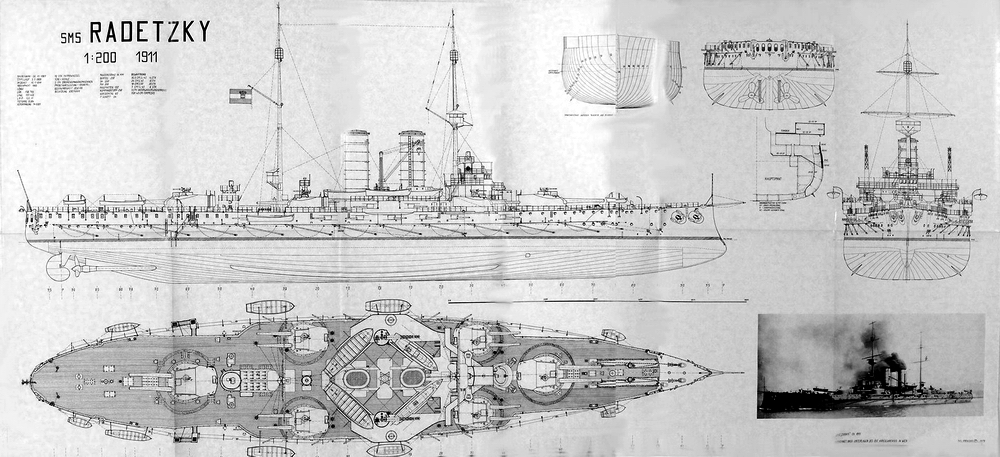

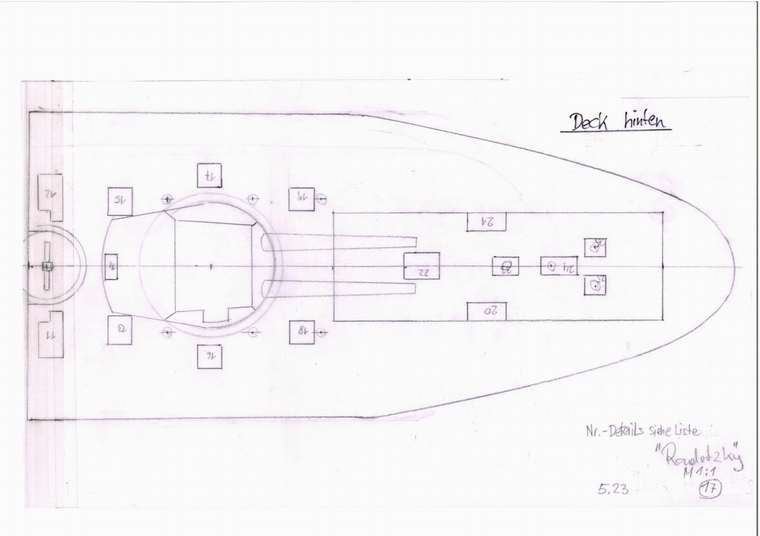

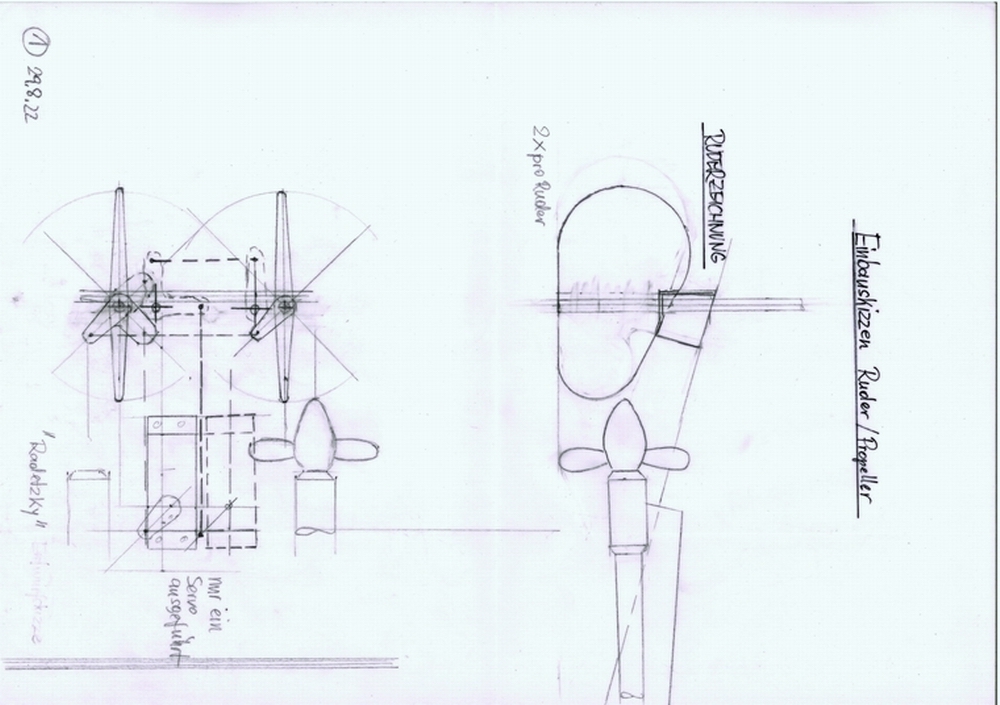

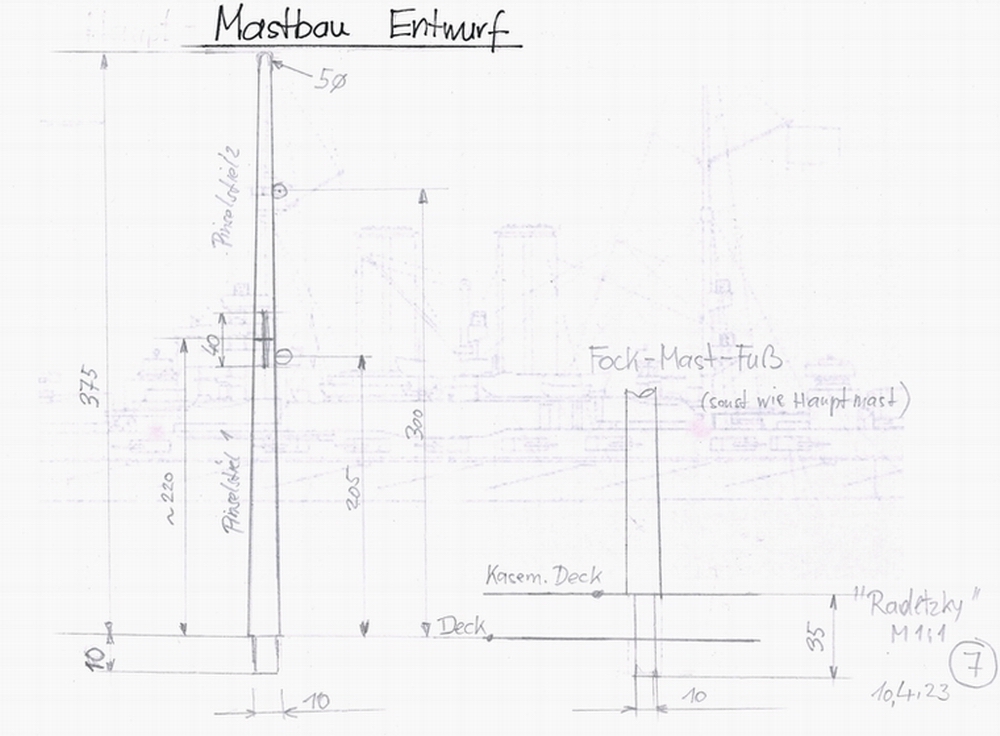

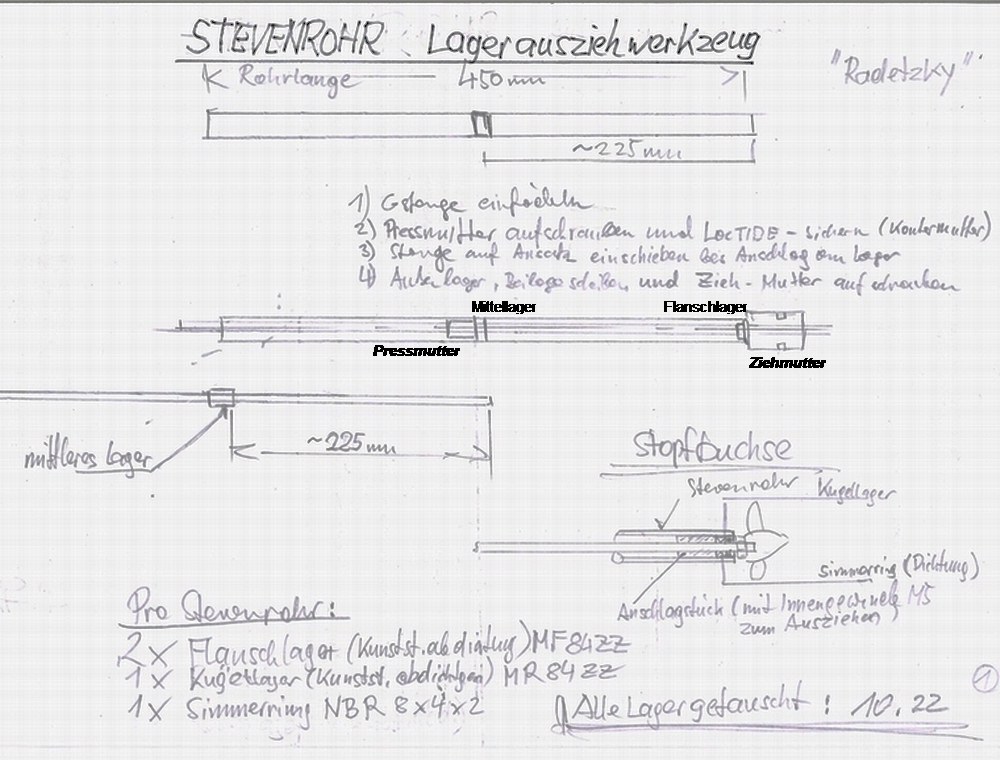

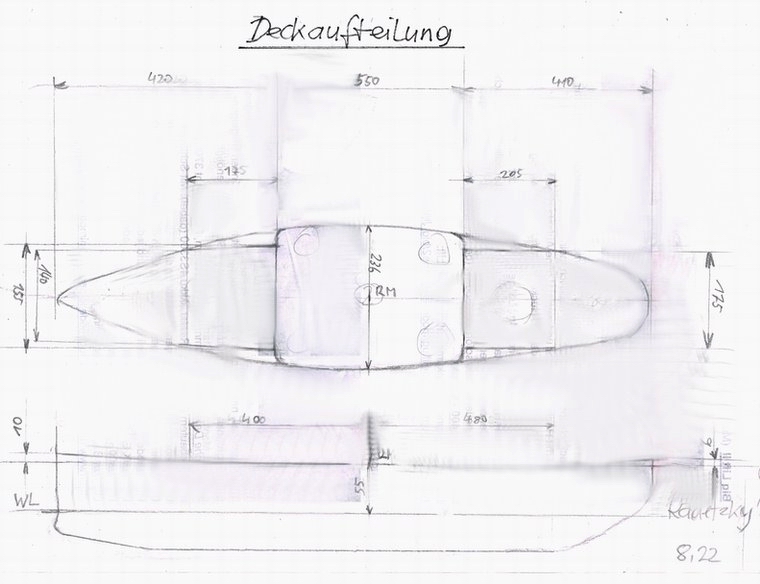

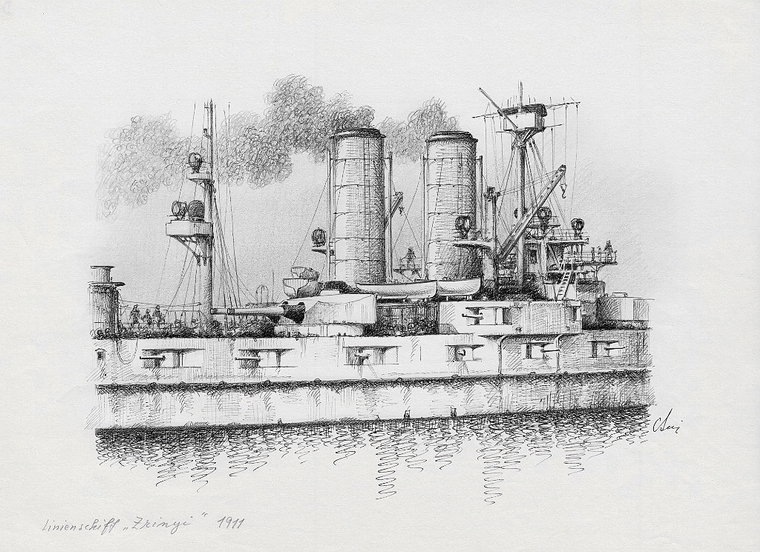

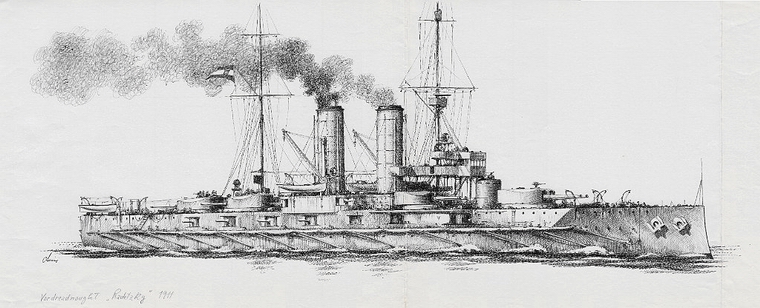

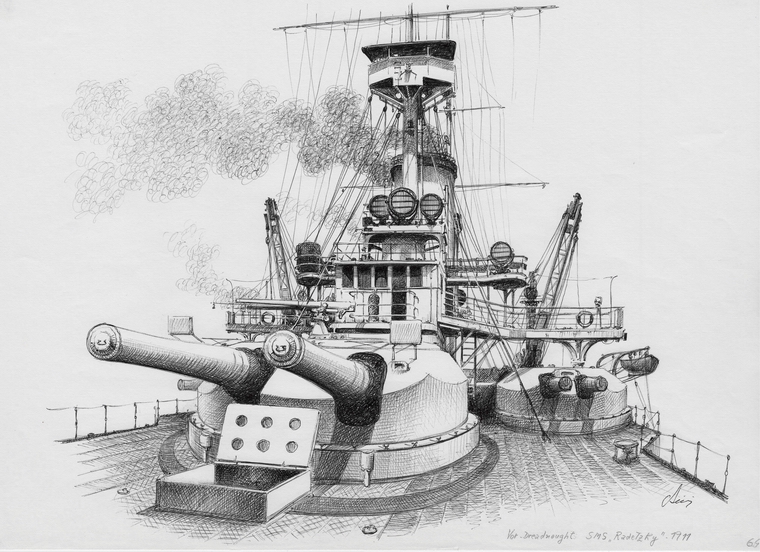

Diese Seite zeigt den Bestand an Zeichnungen diverser Aufbauten und Bau-  teile und dient zur Orientierung, wie die Teile des Schiffs aussehen und ge-  baut wurden. Vom italienischen Schlachtschiff gibt es eine Darstellung im  Auf- und Grundriss die hier nicht abgebildet sind und einen hier gezeigten  Spantenriss.  Von den Bauteilbildern gibt es jetzt große Scan-Dateien.    Die vorhandenen Zeichnungen wurden auf einem A3 Scanner in Datein umgewandelt. Vom Rumpf  gibt es keine endgültigen Zeichnungen und Dateien, doch wurde der Spantenrissplan des polnischen  Herstellers "Modelmast": MODELARSTWO OKRETOLWE, modelarstwookretolwe.pl., verwendet.  Die notwendigen Anpassungen des Rumpfes an die Bauform der Radetzky erforderte viele Änderun-  gen am Rumpf, doch konnte die vorbildghetreue Spantenform nicht ganz genau achgebildet werden.  Wegen Zeitdrucks wurden die Zeichnungen nicht immer immer genaustens ausgeführt und am Papier  berichtigt, doch zeigen sie die für einen Nachbau wichtigen Formen und Maße des Schiffs und seiner  Teile, mit deren Hilfe ein Modellbauer arbeiten könnte. Einen Bauplan zB. a la Graupner gibt es nicht.    Meinem Modell liegt der Plan eines polnischen Ausschneidebogen M 1:250 zugrunde, der auf M 1:100  vergrößert wurde. Der Plan des Ausschneidebogens basiert auf dem Radetzky-Plan von Ing. Prasky,  Wien, der die Radetzky (in etwas abgespeckter Darstellung) im Maßstab 1:200 oberhalb der Wasser-  linie zeigt. - Aus dem auf 1:100 vergrößerten Rumpfplan des italienischen Schiffs konnten die Spanten  aus dem Spantenriss übernommen werden.  Der vorliegende (polnische) Plan zeigt nur die Ansicht des Schiffes im  Auf- und im Grundriss (siehe  Bild). Daher mussten die vielen verdeckten Teile des Schiffes, oft unter Zuhilfenahme von Fotos, ver-  vollständigt und konstruiert werden. Zur Orientierung halfen Bilder aus dem Internet, aus dem Buch  "Die Radetzky-Klasse" und Angaben aus dem Forum, die erkennen ließen, wie diverse Dinge und  Bauwerke aussahen und welchem Zweck sie dienten.  Für den Bau wurden die Maße aller Teile des Modells dem Plan entnommen und dienten als Basis für  die Konstruktion der einzelnen Bauteile am Papier und danach am Werkstoff. Durch die Vergrößerung  ergaben sich kleine Abweichungen, die aber nicht ins Gewicht fielen.    Sehr hilfreich waren auch Bilder von bereits fertig gebauten Schiffsmodellen im Internet. Allerdings ist  auch bei den meist sorgsamst gebauten Modellen nicht eindeutig klar, ob die Teile am Original auch  wirklich wie nachgebaut ausgesehen haben. Noch dazu gab es während des Betriebes der Radetzky  diverse Änderungen an der Ausrüstung und Optik des Schiffs, sodass ich mich für die Zeit zwischen  1915 und 1917 entschied. In diesen Zeitraum fiel díe Demontage der Torpedosperren, die daher an  meinem Modell fehlen.  Farbenliste:  Überwasserrumpf und Aufbauten            Kieslelgrau, RAL 7032  Ebene Flächen, Dächer                           Verkehrsgrau B, RAL 7043  Unterwasserrumpf                                    Perlgrün, RAL 6035  Wasserpass                                             Dunkelgrau, Zierband 10mm  Stückliste                            Verwendte Werkstoffe und Einbauteile etc.  Arbeitsliste Rumpf             Arbeitsliste Rumpf  Arbeitsliste Fertigbau        Arbeitsschritte und ungefährer Zeitaufwand  Baubericht                          Der Bau der Radtzky in kurzer Form   künstlerische Darstellungen     der zum Bau verwendete Plan Spantenriss  Ruder-Propellersituation  Grabansicht Bug-Deck  Grobansicht Heck-Deck  Kasemattendeck  Kasemattengeschütze Brückenhaäuser Gefechtstum, Brückenflügel, Scheinwerfer Bühne hinterer Gefechtsturm, Kompass Turm, Lichtschacht  Bauplan Geschütztürme  Turmbefestigung  Turm Drehkränze  kleiner Turm  großer Turm  Geschütztume Draufsicht Kranbau  Lüftungsschacht, Sockel hi. Gefechtst.  Waffenständer  hint. Abgang, Sockel Kompass Turm Skizze Deckaufteilung  Schornsteinsockel, und Seitenzugang  Schornstein und Zubehör  Rettungsboot Traversen mittschioffs  Davits      Mastbau - Entwurf  Fock- und  Hauptmast, ob. Ausguck Rahenbefestigung  Funkantennen  Ausguck  Reling Deck, Brückenflügel und vordere  Scheinwerferbühne Reling Geschütztürme  Kugellager Auszihwerkzeug       großes Motorboot
