Standard-Föhn bis Umbau zum E-Föhn (verschenkt)


Das Segelflugmodell FÖHN war ein Modell, welches sich ideal zum Erlernen des Hangfluges und mit aufgestecktem Hilfsmotor, des Segelfluges in der Ebene, eignete. Das Modell kaufte ich bei Modellbau Czepa, ehemals Währinger Gürtel. Für das Modell gab es drei Flächenpaare für verschiedene Witterungsbedingungen. Aus nostalgischen Regungen heraus bemühte ich mich, so ein Modell zu finden, doch vorerst vergebens. Während ich das Buch über Herrn Czepa's Modellflugerinnerungen gelesen habe, stieß ich darinnen auf den Segler FÖHN. Bei einem Treffen fragte ich ihn danach und im Gespräch bot er mir seine in den Siebzigerjahren verwendeten und gela- gerten Föhn-Variationen als Geschenk an. Ich war erfreut, denn dann kann ich mit diesen Seglern vielleicht meinem Enkelkind das Modellfliegen lernen. Die durch- wegs nur über zwei Funktionen gesteuerten Modelle sind leicht zu überarbeiten und ich werde sie dann natürlich auch fliegen. Als Fersnsteuerung werde ich mei- ne auf 2,4 GHz umgebaute Graupner Varioprop12 verwenden. - Nun besitze ich drei Varianten des Föhn von Hr. Czepa und eine vierte von einem anderen Freund. Das Modell - allgemeine Kurzbeschreibung: Der Föhn hat einen leichten GFK-Rumpf der ab der Flügelauflage bis zum Rumpf- ende hin offen und nur mit einem Balsabrett abgeschlossen ist. Die Tragflächen werden nur mit Gummiringen am Rumpf befestigt. Als Höhenleitwerk dient ein einfaches Balsabrett mit durchgehendem Ruderblatt. Es konnte geklebt oder de- montierbar ausgeführt werden. Das Modell ist in jeder Version nur über Seiten- und Höhenruder steuerbar. In der unmotoriesierten Variante war es für Hangflug oder mit Hochstart für den Flug in der Ebene ausgelegt. In der Ebene bedurfte es jedoch eines Seitstarts um Ausgangshöhe zu erreichen; später wurden die Modelle auch im Huckepackschlepp auf Höhe gebracht. Zuletzt konnte man damals auch Hilfsmotore mit ca. 1,5ccm Hubraum mittels spezieller Halterung zwischen den Tragflächen montieren und auf diese Weise Höhe gewinnen. Damit eignet es sich gut für Anfänger .... und Sonntagsflieger.			O. Czepa's FÖHN mit Hilfsmotor Vereinslogo meines ersten Modellflugklubs (Obm. Hr. O. Czepa) Flugvideo Elektro-Föhn am Mollmannsberg

Der Standard - Föhn, zu dem es, wie gesagt, unterschiedliche Flügelvarianten gab, konnte mit drei unter- schiedlichen Flächenpaaren bestückt werden: kurz mit 2m Spannweite, mittel mit 2,68m Spannweite und lang mit 2,9m Spannweite. Die mir vorliegende Flügelversion mit 2,68m Spannweite und leicht halbsymmetrischem Profil, beschrieb Czepa in seinem Buch, da er sie im Bereich zwischen Nasenleiste und der dicksten Flügel- stärke mit zwei speziellen Kanten versehen hat, die bei gebügelter Oberfläche deutlich bessere Aerodynamik verspachen und tatsächlich sehr gute Gleitleistungen ermöglichen. Im Zuge der Experimente von Hr. Czepa wurde das Seitenleitwerk verkleinert; das Modell blieb dennoch einwandfrei steuerbar. Der wieder in fliegbaren Zustand versetzte Standard-Föhn (Tragflächen mussten neu bebügelt werden) konnte eingeworfen werden. Mit 2 Grad EWD und einem Schwerpunkt bei 80mm (v. d. Nasenleiste gemessen) glitt der Segler nach einem stehenden Wurfstart gut 100m weit. So etwas hatte ich lange nicht mehr erlebt; wenn überhaupt. Der nach dem halbsymmetrischen Profil auch bei mittlerem Wind (bis 20km/h) einsetzbare Segler sollte seinen Hangtest demnächst absolvieren. Der Hangtest ist erfolgt und das Modell ist sensationell geflogen. Bei 27km/h Durchschnitts-Windgeschwindig- keit, das ist schon sehr viel, ließ sich das Modell sehr gut steuern und setzt alle Aufwinde in Höhe um. Das "kleine" Seitenruder erfüllt voll seinen Zweck und das Modell geht problemlos in die Kurven. Allerdings gelangt man bei der Test-Windgeschwindigkeit an die Grenzen des Modells. Bei so viel Wind muss man drücken da- mit es nicht mehr steigt, sondern es beginnt "rückwärts zu fliegen". Wegen der hohen Windgeschwindigkeit wurden im Rumpfbug 20g Blei zugegeben und dennoch musste der Segler mit voller Tief-Trimmung geflogen werden, damit er nicht in der Luft "stehen bleibt". Fazit, das Modelll macht auch ohne technischen und aerodynamischen Schnickschnack sehr viel Spaß! Technische Daten Das Fluggewicht mit Spw 2700mm, Länge 1160mm ist: Rumpf: 620g, Flächen: 620g, HLW: 53g, Akku: 4,8V/67g, Summe:1360g Um den Föhn auch bei schwachen Winden oder an flachen Hängen einsetzen zu können, wurde er mit einem Elektromotor versehen. Darüber wird unten eingehend berichtet.


Föhn in Standardversion (2m Spw)			Czepa's Föhn mit Hilfsmotor

Föhn Standard (2,68m) mit Turbolator			der modernisierte Varioprop12 - Sender

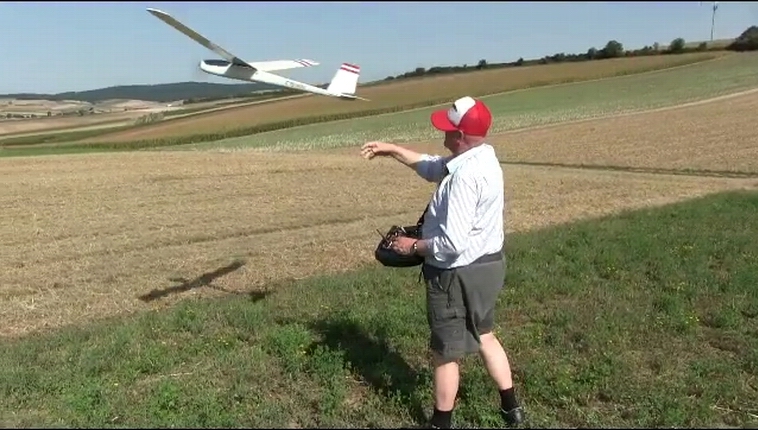

Standard-Föhn beim Einfliegen

		die speziellen Turbolator-Kanten	die einfache Steuerung

vor dem Erstflug am Hang OG 2	nach der Landung	Flug und ....	... erste Landung am Haidhof-Hang
			Flugvideo Rottenstein

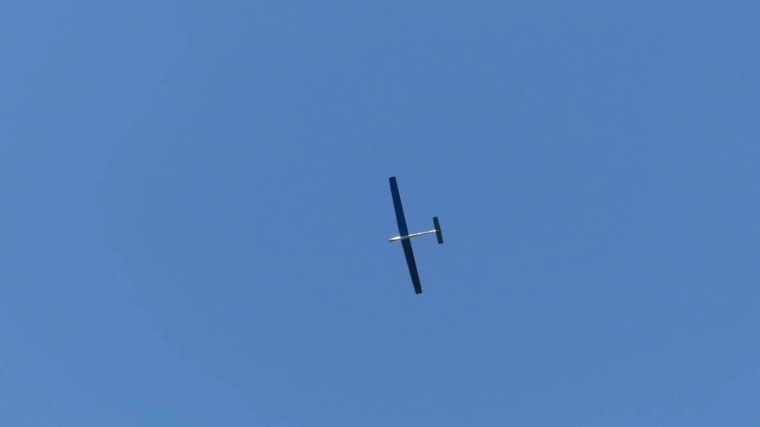

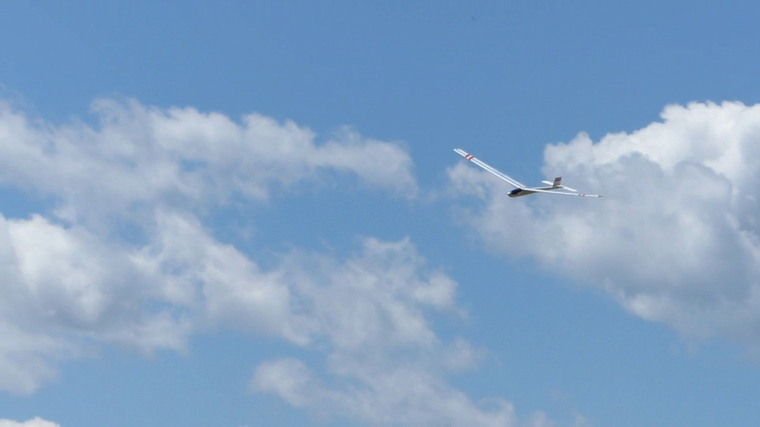

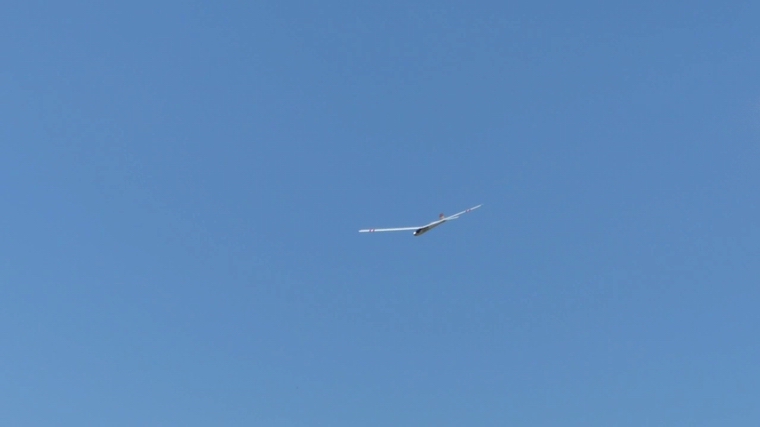

Föhn an der zweiten Startstelle	... ein Höhenflug
Die neue Variante - der "E-Föhn" Nachdem ich den Super-Föhn namens "Hitzkopf" in einer starken Thermik zerstört habe, blieb mir nichts ande- res übrig, als den Antrieb usw. in meinen Standard-Föhn einzubauen. Um den Schwerpunkt möglichst ohne Bleizugabe zu erreichen wurde in Etappen die richtige Position der Einbauten ermittelt. Dann konnte bereits ein Motorspant angefertigt werden und neue Servobretter etc. Schließlich war alles an Ort und Stelle, der Schwerpunkt mit 80 mm kontrolliert, mussten dennoch 3 dkg Blei im Motorbereich eingebaut werden. Das neue Fluggewicht des "Elektro-Föhn" mit 2700 mm Spw ist um 140g auf 1500g angestiegen. Als Akku dient wieder ein 3S2200 Lipo-Akku. Flugbericht: Der E-Föhn steigt nach dem Sart sehr steil weg und muss daher unbedingt nachgedrückt werden, oder es wird mit dem Gasknüppel weniger Gas gegeben. Nach Motorabstellung kann die Trimmung des Modells an der gleichen Stelle (Mitte) bleiben. Durch das ein wenig gestiegene Gewicht scheint die Gleitleistung nur unwesent- lich schlechter geworden zu sein. Da das Modell ohnedies überwiegend am Hang und bei Thermik eingesetzt wird, macht das eher theoretische Manko nichts aus. Infolge der leichten Handhabung des Modells wurde ich leichtsinnig und versuchte mit dem alten Modell ein- fachen Kunstflug. Unten ist beschrieben welche Folgen das hatte und was weiter geschehen ist.


die urtsprüngliche Einbausituation	der Motor ist montiert	die neue Position der Servos	Servos, Empfänger und Vario

die Einbausituation des Reglers und des Akkus	der fertig umgebaute "Elektro.Föhn"		Gebmannsberg 19-08-2016

Gebmannsberg 27-05-2017

Aus der Großreparatur des E-Föhn wird der Föhn mit kurzer Fläche Das Modell erlitt bei meinem Modellflugurlaub, infolge meiner fliegerischen Eskapaden am Rottenstein, eine schwere Beschädigung. Aus mehr als 150m Höhe stürzte es auf die Wiese, da wegen überhöhter Fahrt beim Abfangen ein Flügel brach. Nur durch Zufall fand sich der Rumpf mit Fläche und HLW noch bei der Abfahrt vom Hang. - Die reparierte Variante hat kürzere Tragflächen und ich habe sie als Föhn K (wie kurz) bezeichnet. Die Schäden betreffen den Rumpfvorderteil, der gestaucht und daher mehrfach eingerissen wurde. Das Höhen- leitwerk muss ausgebessert werden. - Um wieder fliegen zu können muss ein anderes Flächenpaar verwendet werden. Anstelle der Spannweite von 2,70 m sind dann nur 2 m vorhanden. Dadurch wird der Flieger jedoch flotter fliegen und mehr Wind vertragen. Die Thermikleistrung sinkt dann natürlich. Gleich zu Beginn wurde der unbeschädigte Motor ausgebaut und anschließend mit Sekundenkleber die Risse am Rumpf wieder zusammengeheftet. Danach konnte bereits eine Glasmatte eingeharzt werden. Nach dem Aushärten wurden die Seitenverstärkungen eingeharzt. Als alles fest war konnte der Rumpf im Bereich der Schäden geschliffen und danach verkittet werden. Als nächster Gang wurde der Rumpf beschliffen, sodass er für die Feinkittung fertig wäre. Schließlich wurde das Akkubrettchen wieder eingeklebt. Nun konnte der kleine Schaden am Höhenruder mit dem Einsetzen eines Balsazwickels behoben werden. Die etwas ausgeschlagene Befestigung des Höhenruders wurde auch ein wenig überarbeitet, sodass sie jetzt gut passt. Mit der provisorischen Befestigung des Höhenruders konnte auch die erste Erprobung der 2m-Flügel erfolgen. So wie der Rumpf jetzt ist, würde die EWD 12 Grad betragen. Mit einer 8mm dicken Unterlage stellte sich eine EWD mit 4 Grad ein; das ist noch immer zu viel. Ich strebe 2 Grad EWD an. MIt der Herstellung einer an die V-Form angepassten Flügelauflage kann nun die EWD fixiert werden. Nebenbei wurde der durch das Unterlegen an der Endleiste entstandene Spalt zwischen Rumpf und Fläche mit Flügelauflagen geschlos- sen. An dieser Stelle wird später bei Bedarf beigelegt, bis die richtige EWD gefunden ist. Jetzt wurde eine erste Schwerpunktermittlung vorgenommen. Dazu musste der Motor mit Prop eingebaut und der Regler in seine bisherige Position gebracht werden. Dann folgte der Akku nach. Schließlich ergab sich, dass der Akku zur vorherigen Version kaum verschoben werden musste, damit der am Flügel markierte Schwerpunkt eingehalten werden kann. Damit war der Weg frei, den Rumpf zu entladen und mit dem Kitten und Feinschleifen zu beginnen.- Bald war auch die Lackierung fertig, denn die Lufttemperatur war sehr hoch; beinahe könnte man von einer "Einbrennlackierung" sprechen. Jetzt konnte mit dem EInbau des Reglers und Empfängers begonnen werden. Eine Probe zeigte, dass alle Systeme richtig arbeiten. Wie aus den Bildern ersichtlich ist, muss am hinteren Ende der Kabinenhaube nachgebessert werden, indem einige Millimeter mit Balsa aufgedoppelt wird. Damit wird die Lage der Kabinenhaube schöner an die Gesamtkontur des Föhn angepasst. Neuerlich wurde der Schwerpunkt überprüft und es konnte der Akku um 8mm nach vor gerückt werden. Das Einwerfen des Modells klappte sofort. Es zeigte sich, dass das Modell nun tatsächlich schneller fliegt als der Föhn zuvor. Der Start mit Motor folgte und das Modell zog gut nach oben. Es musste auch tief gegeben werden, damit der Steigflug nicht zu steil ausfiel. Dann testete ich den Horizontalflug ohne Antrieb und war angenehm überrascht, dass das Modell ohne Unregelmäßigkeiten flog. Die Höhenrudertrimmung wurde in beiden Rich- tungen getetste und das Modell flog mit der Grundeinstellung gut. Ein längerer Gleitflug wurde als Einleitung des Landeanfluges durchgeführt. Das Modell musste zuletzt mit Tiefenruder zum Boden geholt werden. Bei den nächsten Flügen wird sich zeigen ob etwas verändert werden muss. Neue technische Daten Spannweite: 2,05 m, Gewicht: 1,36 kg, Rest wie zuvor Flugtest Der Flugtest mit den kurzen Flächen verlief bei wenig Wind und kaum Thermik. Trotz der kurzen Flächen wurden an die 30 Minuten Flugzeit erreicht, ohne dass viele Trimmänderungen notwendig wurden. Allerdings hat der Flieger eine Lieblingskurve die man mit der Seitenrudertrimmung gerade noch ausgleichen kann. Offenbar ist die Ursache eine verdrehte Tragfläche. Bedingt durch wenig V-Form und durch das verkleinerte Seitenruder ist die Kurvengängigkeit merklich eingeschränkt. Für Testflüge auf neuen Hängen und bei ausgeprägter Thermik ist das Modell noch immer gut zu verwenden. Lange Thermikflüge wie mit den anderen Tragflächen sind aber nicht mehr möglich. Da die V-Form bei den kurzen Flächen gering ist, wird die Vergrößerung des Seitenleitwerks auf die ursprüng- liche Größe vorgenommen. Der Umbau ging rasch vor sich und der Testflug wird die Änderungen im Flugver- halten zeigen. Durch das neue, etwas schwerere Seitenleitwerk mussten unter dem Motor etwa 80g Blei ein- geklebt werden, damit der Schwerpunkt wieder stimmt. Flugerprobung mit den Hangflugflächen Die Erprobung fiel nicht erfolgreich aus. Grund dafür dürfte die falsche Tragflächenverwindung sein. Nachge- menssen mit der EWD-Waage ergab sich, dass meine vorhergehende Korrektur in die falsche Richtung erfolgt ist, also der Segler noch stärker in die Linkskurve ging, dummer Weise mit dem voll nach rechts ausgeschlage- nen Seitenruder kaum der Geradeausflug möglich wurde. Nun wurden beide Flügel vermessen und eine Schränkung von -1 Grad eingestellt. Es trat ein minimaler Erfolg ein, doch nur durch Vergrößerung des Ruder- weges ließ sich das Modell zum Kurvenflug bewegen. Um die Sache zu verbessern wurde die V-Form auf etwa 13 Grad erhöht. Der Testflug fand am Modellflugplatz bei starkem böigen Wind mit 25 km/h statt und verlief erfolgreich. Der Föhn K war jederzeit mit normalen Ruderausschlägen zu fliegen. Am Hang wird diese Variante bei ähnlichen Windverhältnissen mehr Spaß machen. Ein Versuch am Hang zu fliegen, bei Wind, schlug vorerst fehl, weil kaum Wind da war. Aber schwache Thermik gab es und der kurze Föhn mit den Hangflächen schlug sich dennoch wunderbar. Jetzt kann man ihn wieder überall und fast immer einsetzen. Der nächste Einsatz erfolgte mit den K-Flächen (Hangfläche) am Mollmannsberg ,Westseite, bei starkem Wind mit 20km/h Durchschnittsgeschwindigkeit. Durch die Geländeformation mit den vielen Bäumen entlang der Bahntrasse, war ob der hohen Windgeschwindigkeit, die Luftströmung am Hang ziemlich verwirbelt. Man konnte nur in größerer Höhe fliegen. - Von dem Startplatz wurde der nächste Hang, der Gebmannsberg aufgesucht. Dort sollten die Geländegegebenheiten bei der vorherrschenden Windrichtung optimal sein. Doch auch dort war durch Bewuchs etwas unterhalb der Startwiese die Strömung sehr verwirbelt. Da zu der Zeit noch keine Thermik da war, konnte nur der Hangaufwind genützt werden. In größerer Höhe konnte an der Westseite oberhalb der Ortschaft guter Aufwind genützt werden. Für den Lady-Föhn gibt es Thermikflächen, die perfekt auf den Rumpf passten. Der Testflug verlief bei Null Wind und Null Thermik sehr erfolgreich. Der Segler fliegt unter diesen Umständen sehr langsam und reagiert auch auf kleine Thermikansätze. Damit wurde es möglich mit 1160 MAh Akkuverbrauch 49 Minuten lange oben zu bleiben. Damit bin ich zufrieden. - Künftig werde ich immer beider Tragflächen (Hang, Thermik) mitnehmen. Die neuerliche Reparatur des Föhn-Rumpfes Mit dem Föhn mit den kurzen Hangflugflächen erwartete ich, dass er bei Windstärken mit durchschnittlichen 39 km/h Windgeschwindigkeit gute Flugleistungen bringen kann. Leider ist der beflogene Hang flach und daher in niederer Höhe äußerst verwirbelt war. Mit dem Elektroantrieb geht es flugs und man ist in der Zone mit ru- higerer Luftströmung. Vor den Hang geflogen erreicht man leichtes Steigen und kann das Gelände abfliegen, damit man sieht wo der Aufwind stark und wo er schwach ist. Bei diesen Suchflügen war der Flieger halbhoch gestiegen und ich wollte Höhe verlieren. Dabei kurvte ich ein und der Segler sank in leichtem Sinkflug und blieb dabei. Doch einmal sollte der Sinkflug enden, doch von selbst geschah das nicht. Er unterschnitt also. Daher zog ich vorsichtig am Höhenruder, aber auch diesmal wollten die 40 Jahre alten Tragflächen das nicht, eine brach ab. Der Rumpf mit einem Flügel sauste senkrecht zu Boden, aber weit weg von mir, und verschwand im Dickicht. Ich konnte ihn bei der ersten Nachschau nicht finden. Am nächsten Tag half mir ein Bekannter und nach eineinhalb Stunden Suche fanden wir zuerst die Tragfläche und einige Holzteile. Doch wo ist der Rumpf. Da die Bäume dort von Schlingpflanzen umwuchert waren, konnte man kaum sehen, ob vielleicht am Baum der Rumpf steckt. Tatsächlich sehe ich dann den Rumpf in 2m Höhe und wir konnten ihn ohne Schwierigkeit bergen. Das Oberteil des Rumpfes ist gebrochen und lag am Boden. Ebenso ist das Höhenleitwerk, jetzt ein Totalscha- den. Jedoch Motor, Akku und Empfänger sind unbeschädigt geblieben. In Summe gesehen, ein Tag Arbeit und der Flieger kann mit den kurzen Thermikflächen wieder eingesetzt werden. Im Zuge der Fertigstellung wurde der Schwerpunkt und die EWD (+2 Grad) kontrolliert. Das Modell ist nach der Repartatur geringfügig schwerer geworden: 1,39kg. Flugerprobung mit den Thermikflächen und verkleinertem Höhenleitwerk Bei 18 km/h Winddurchschnittsgeschwindigkeit erfolgte der Testflug. Das Modell reagiert perfekt auf die Ruder und fliegt grundsätzlich gut. Bedingt durch den relativ starken Wind musste in Aufwindphasen stark tief getrimmt werden. Legte sich der Wind und kam zaghafte Thermik zustande, dann musste wieder Richtung neutral ge- trimmt werden. Zusammengefasst ist zu sagen, dass das Modell wieder ordentlich fliegt. Nach mehreren Flügen kam der Eindruck auf, dass die Bleizugabe unter dem Motor nicht den gewünschten Erfolg brachte. Also wurde die EWD von ca. 2 Grad auf knapp 1,5 Grad verringert. Die Flugleistungenam 30.8.17 wurden merklich besser. Bei stärkerer Thermik muss beim Kreisen die Trimmung drei bis vier Zähne tief gestellt werden. Ein Abstieg aus großflächiger Thermik ist nur mit gehaltenem gering dosierten Tiefenruder möglich.


letzte Start des Standard -Föhn am Rottenstein Flugvideo	Bilder aus dem Video zum letzten Flug.....	des Föhn mit den 2,7m Tragflächen



	Reparatur danach: Innenansicht des proviorisch gehefteten Rumpfes

hier ist die Matte bereits eingebarcht	Seitenverstärkungen eingeharztr	Akkuplatte eingeharzt	erste Ansicht mit "neuer Fläche"

Zweickel im Höhenruder eingeklebt ...	... und foliert	Flügelauflagen aufgeklebt	alles wieder drinnen

Haubenbefestigung mit Klettband	der neue FÖHN-K mit 2m Hang-Flächen	......auch wieder schön geworden

		hier noch mit dem kleinen Seitenruder	Fiesta und dahinter der Hang-Föhn

das neue, vergrößerte Seitenruder			Flugerprobung am Mollmannsberg

Föhn mit 2m Thermik-Flächen	Föhn auf der Mollmannsberg Nordseite		Absturzstelle mit den roten Flächen

Reparatur beginnt	Rumpf bereits wieder gekittet	der Föhn ist wieder einsatzbereit	Flugvideo Mollmannsberg
