Der Variophon Sender aus den Jahren um 1960, hatte nur 4 Kanäle, jedoch
bestand die Option auf den Ausbau auf 8-Kanäle.
Das machte für manche
Modellbauer die ehemals teuren Steuerungen
leistbar.
Die 27 Mhz AM
Senldefrequenz war anfangs noch mit einem fixen großen
27,12 Mhz-Quarz stabilisiert, Später gab es
die Anlage auch als Variophon S
mit dem
Wechselquarzsystem.
Die erste Bauserie soll einen Fehler
gehabt haben, der (angeblich) zur Überhit-
zung des Leistungstransistors führte,
wenn die Antenne abgezogen
wae und
der Sender eingeschaltet worden ist.- Mein
Sender ist vermutlich aus diesem
Grund defekt
geworden und diente nurmehr als Sammelobjekt. Später
wurde
von mir in diesen Sender in eine Multiplex
2020 8K Proportionalelektronik
ein-
gebaut, wie nachfolgend beschrieben wird.
Nach
den 4 Kanal Sendern im großen Variophon Sendergehäuse,
wurden auch
Vierkanalsender Variophon 2 als
Handsender gebaut, die technisch gleichwer-
tig
sind. Diese handlichen Anlagen eigneten sich ideal für einfache
zB. Hang-
flugmodelle und für die Verwendung des
leichten Pendler Empfängers mit zwei
Schaltstufen für zwei Rudermaschinen.
Allerings darf kein andere 27mhz Sender
in der
Nähe funken, denn dann würde der Pendler gestört werden!
Noch ein 4 Kanal Sender kam 2026 dazu. Der war
jedoch vom Vorbesitzer mit
dem Ausbauteil
zur 8K-Version umgebaut worden. Allerdings dürfte dabei etwas
daneben gegangen sein, denn es funktionierten nur 4
Kanäle, und zwar nur die
nachgerüsteten Kanäle des
dazugekommenen Knüppels mit den Kanälen 5-6
und 7-8.
Die
Suche nach dem Fehler, dass Knüppel k 1.2 und 3-4 nicht
mehr funktioniert,
ist für mich Elektronik
Laien problematisch. Mit Ferndiagnose wurden mir zwar
einige
Tipps für die Suche gegeben, doch danach scheint ein
Bauteilfehler vor-
zuliegen, den ich optisch nicht
lokalisieren konnte, den ein Freund jedoch behe-
ben konnte.
- Was würde ich nur ohne die Elektronik Freude machen? |
Variophon 4 Kanal Sender mit
Emfangsanlage
Variophon 2 (4 Kanal
Handsender)
Variophon 4 K auf 8K erweitert |
|
Kurzbeschreibung
Umbau eines Variophon 4K-Senders auf MPX 2020 -8K-Proportionalsteuerung
Da mein erster und einziger Versuch den
Graupner AMATEUR mit
der 8K-Variophon Steuerung zu
fliegen nicht
wirklich stressfrei war, entstend die Idee, einen
derfekten 4K-Variophon Sender auf Propor-
tionalsteuerung
umzubauen. Mit der modernisierten Sendertechnik traue
ich mich vielleicht wieder mit
dem Amateur zu fliegen.
- Vorweg, dazu kam es nicht mehr.
Wegen
des sehr schmalen und kleinen Variophon Gehäuses war der
Einbau von geeigneten Knüp-
pelaggregaten die Gretchenfrage.
Letztlich erwiesen sich die Knüppel von Multiplex plus
die Sender-
technik mit HF-Modul als geeignet.
Die Beschreibung des Umbaues ist
unter
Variophon Proportional
zu finden.
Allerdings fiel mir nach dem Umbau die Programmierung der diversen
Einstellungen der gebrauchten
MPX Sendetechnik nicht
leicht und gibt es noch ein Manko, da die
Querudertrimmung, hier die Trim-
mung des Ruders, nicht funktioniert.
Vermutlich hängt das mit der Umprogrammierung des
Gas-Kanals
auf den rechten Knüppe (Mode 1)
irgendwie zusammen - I ch vermied weitere
Programmierversuche
und beließ die erreichte
Einstellung, die allerdings für den Flugbetrieb
unzureichend ist.
Bei einem Test der Steuerung
im Modellschiff Graupner
Commodore funktionierte der
Sender einwand-
frei und die Reichweite war auch in
Ordnung. Anstelle des 35Mhz-Moduls wurde für die Steuerung
von
Schiffen ein 40Mhz-HF-Modul verwendet. Die
Steuerung wurde im Schiffsmodell der DDR Staatsyach
"Albin Köbis" erfolgreich in Verwendung.
Vielleicht
finde sich noch ein cleverer MPX-Könner, der die
Programmierung schafft, um die Anlage
zB im
einem Segelflugmodell verwenden zu können.

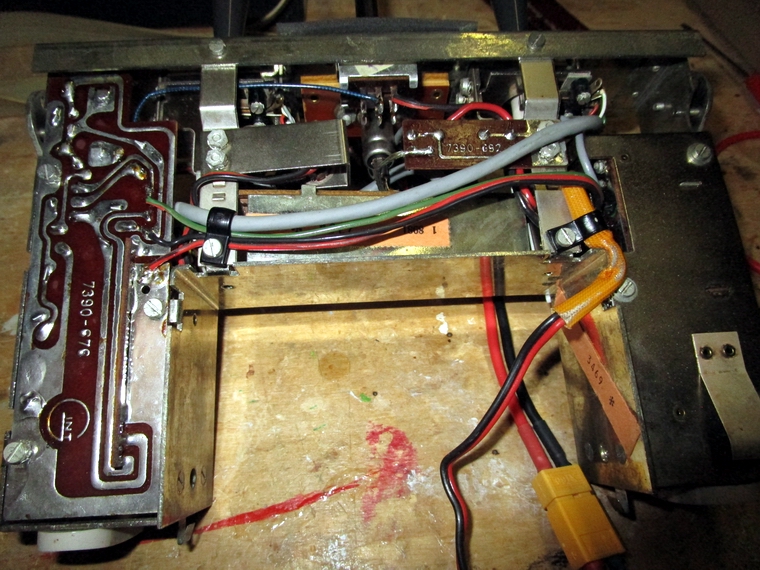

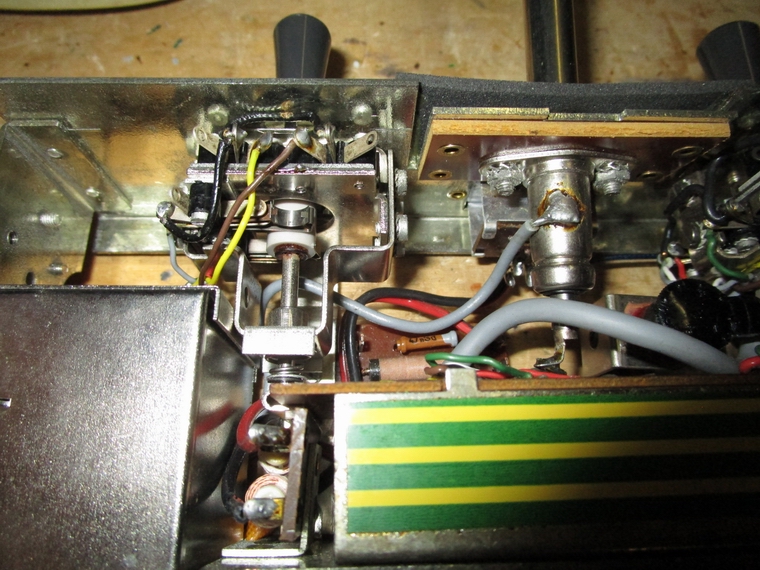

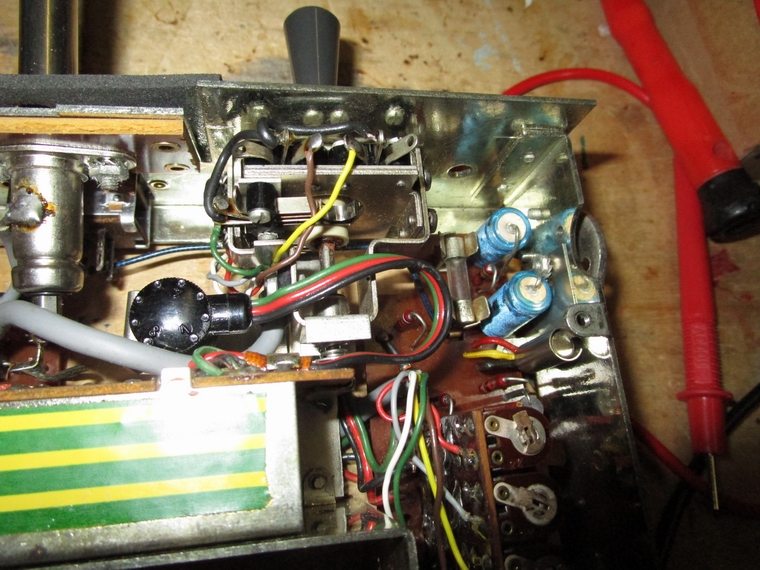

Ein günstiger Kauf eines "4K-Senders"
entpuppte sich als 8K Sender mit nur 4 Kanälen
Willhaben brachte ien Angebot eines 4 Kanal Senders wie
er einst meine defekte Urversion war. Doch
auf den
Bildern waren zwei Knüppel zu sehen, sodass mein
Interesse stieg, das Ding zu kaufen. Tat-
sächlich war
das Angebot richtig, es ist ein 4 K Sender, denn es
funktioniern nur 4 Kanäle. Interessant
ist, dass der
andere, der ursprüchliche Knüppel optisch an den
Anschlüssen fehlerfrei aussieht. Ein
Freund gab mir
Tipps, wie man den Fehler finden könnte, doch ich fand
ihn nicht.

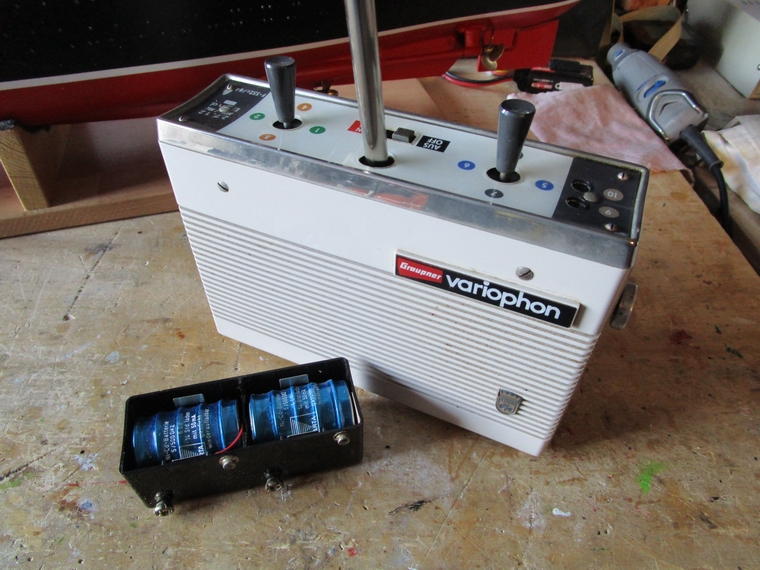

Der Sender wurde in der originalen
4K-Schachtel samt einer
Beschreibung und mit dem Akkubehälter
mit zwei
noch funktionsfähigen DEAC Blaustrumpf Akkus 6V
500mAh geliefert. Zur Erprobung des
Senders
wurde jedoch ein zusätzlicher Anschluss für einen 3S
2200 Lipo ergänzt. Mein Test des Senders erbrachte gute
Sendeleistung, eine genaue Frequenzhaltung mit 27,12 mHz und
die Kanäle 5 - 6 funktionierten einwandfrei. K
7 - 8 konnte mangesl fehlender Schaltstufe nicht erprobt
werden, doch ist anzunehmen, dass er funktioniert.
Mein Freund Gerrit konnte den Sender mit
geringem Aufwand reparieren und er ist voll verwendbar.
Alle
8 Kanäle steuern wie es sein soll. ich
freue mich und bin gerrit dankbar für seine Mühe.
|
|
|
|
|
|
|
 |
|
 |
 |
|
