Meine Lernphasen mit meinen Graupner Variophon-/Varioton-Anlagen

 Mein Erstkontakt - ein defekter Variophon 4K Sender

 Bevor ich noch einen Gedanken am Zustandekommen einer Sammlung von alten RC-Sendeanlagen
 fasste, kam ich bei einem Tauschhandel mit einem Kollegen zu einem defekten Variophon 4K Sender.
 Immer wieder spekulierte ich damit, einmal eine funktionierende Tipp-Steuerung mit 8 Kanälen zu-
 sammen zu bekommen. - Viele Jahre später verwendete ich den efekten Sender für den Umbau zu
 einer Proportional-Steuerung mit MPX-Elektronik.

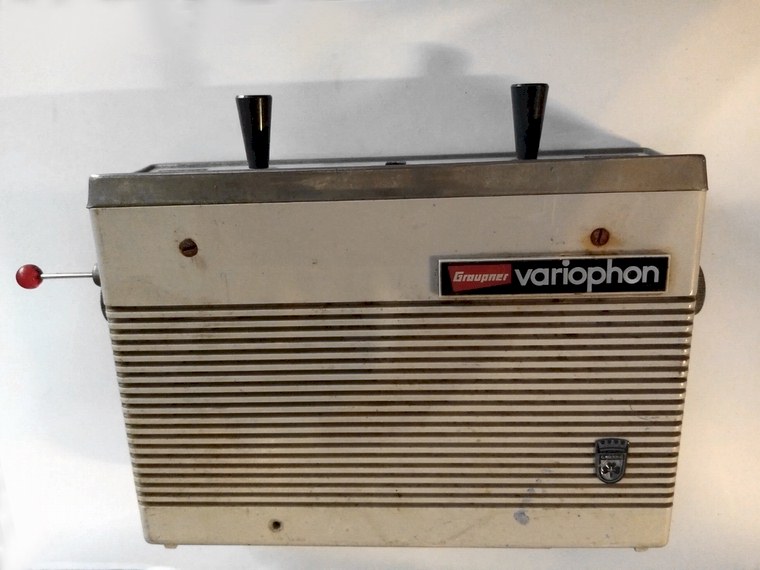

 Meine erste Graupner Variophon S Fernsteuerungsanlage

 2007: Im Internet stieß ich auf ein Angebot einer 8K Tipp Fernsteuerung, die aus der Nähe stammte
 und persönlich übernommen werden konnte.

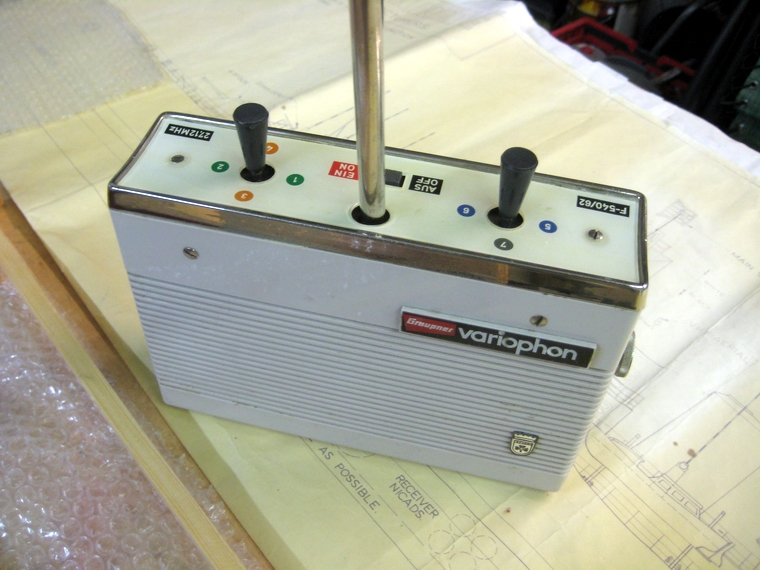

 Mein erster 8K-Sender und Empfänger hatte bereits Wechselquarze, wurde offenbar ehemals viel
 verwendet und funktioniert auch heute noch einwandfrei. Schließlich konnte/wollte endlich erproben,
 wie man früher mit solchen Tipp-Anlagen fliegen konnte. -  Modellpiloten, die mit den Steuerungen
 früher flogen, waren kaum anzutreffen oder konnten sich an wichtige Details nicht mehr erinnern.

 Eine nicht unwichtige Erkenntnis im Umgang mit dem Sender war, dass man gleichzeitig auf beiden
 Knüppeln (simultan) steuern kann und somit zwei Funktionen gleichzeitzig betätigt werden können.
 Jeder Knüppelausschlag lässt eine Zweikanal Rudermaschine ggf. zweimal hintereinander in die ge-
 wünschte Richtung laufen. Es ist jedoch auch möglich, Einkanal Rudermaschienen wie die Unimatic
 oder Kinematic zu steuern, die dann aber ihre eigenen Steuereigenschaften haben (zB: Rechts-Mitte-
 Links-Mitte-Rechts- usw.), also niemals zweimal hintereinander die selbe Richtung.
 Ein weiterer Lenreffekt war, dass die nicht selbst neuralisierenden Rudermaschinen wie zB. Fahrt-
 regler, Servoautomatic und Trimmomatic, zum Umsteuern von einer in die andere Endstellung zwischen
 zwei und drei Sekunden lang brauchen. Das kann manchmal prolematische Auswirkungen haben und
 man muss schon vor dem Steuern die Zeitspannen einplanen. (So einfach wie mit heutigen Steuerun-
 gen geht das hier nicht.)

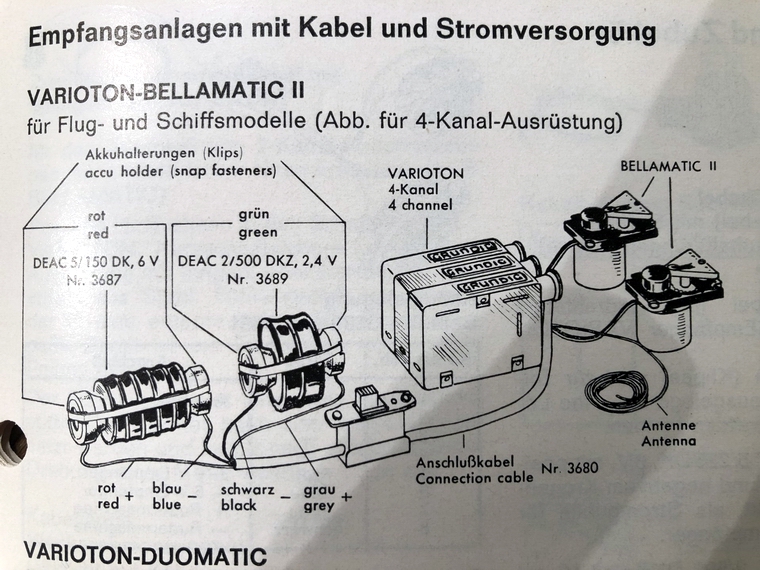

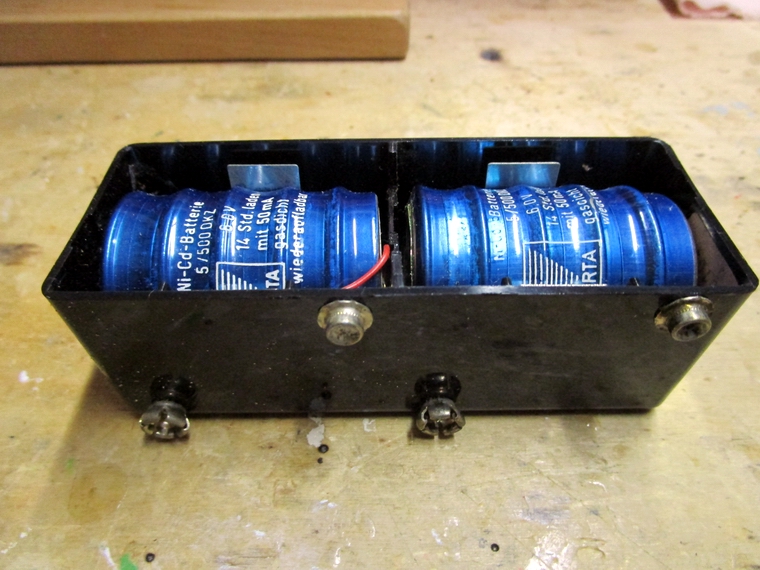

 Ich baute deshalb einen Graupner AMATEUR, in dem ich die Varioton Empfangsanlage, bestehend
 aus einem Superhet-Empfänger und 3 Schaltstufen (Seite, Höhe und Gas als Fleißaufgabe) samt
 zugehöriger Stromversorgung eingebaut habe. Zwei Bellamatic Rudermaschinen mit Rücklaufreglern
 und eine Servoautomatic für das Gas, ermöglichten die Steuerung. Damit gelang sogar ein stressiger
 aber bruchfreier Erstflug. - Nie wieder so fliegen, war das Ergebnis!
 Das Gesamtgewicht der verwendeten Empfangsanlage betrug 653g!

 Anmerkung: Die Standardausrüstung im Amateur bestand ehemals nur aus einem leichten kleinen
 Pendel-Audion Empfänger (den hatte ich damals noch nicht) und  zwei Schaltstufen für Höhen- und
 Seitenruder. -  Bei mir war allerdings der große Superhet S Empfänger, zwei Bellamatic Ruderma-
 schninen und eine zusätzliche Servoautomatic Rudermaschine zum Drosseln eingebaut. Um die
 Rücklaufgeschwindigkeit der Bellamatics zu erhöhen, wurden auf deren Schaltstufen zusätzlich
 Rücklaufregler aufgesteckt.

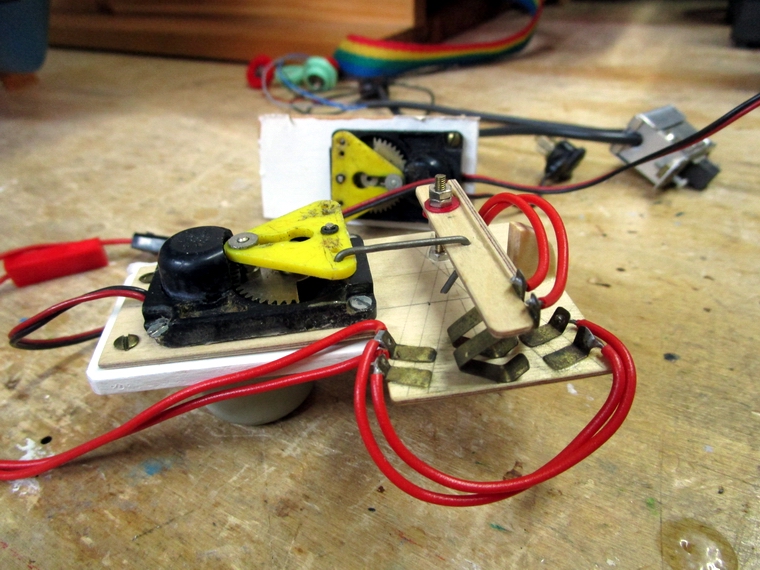

 Allgemeines zu den Rudermaschinen

 Es gibt zahlreiche Graupner Zweikanal Rudermaschinen für viele Spezialaufgaben. Häufig wurden
 die Rudermaschinen Unimatic, Kinematik, Variomatic, Duomatic und Bellamatic,verwendet, die
 eine Neutralisierung durch Federkraft hatten. Unimatic konnte eine elektrische Neutralstellung.
 DieBellamaic hat jedoch eine langsame Rücklaufgeschwindigkeit, deren Sinn ich nicht verstehe.
 Um den Bellamatic-Rücklauf zu beschleunigen gibt es auf der Schaltstufe aufsteckbare Rückllauf-
 regler an denen die jeweilige Bellamatic angesteckt wird.

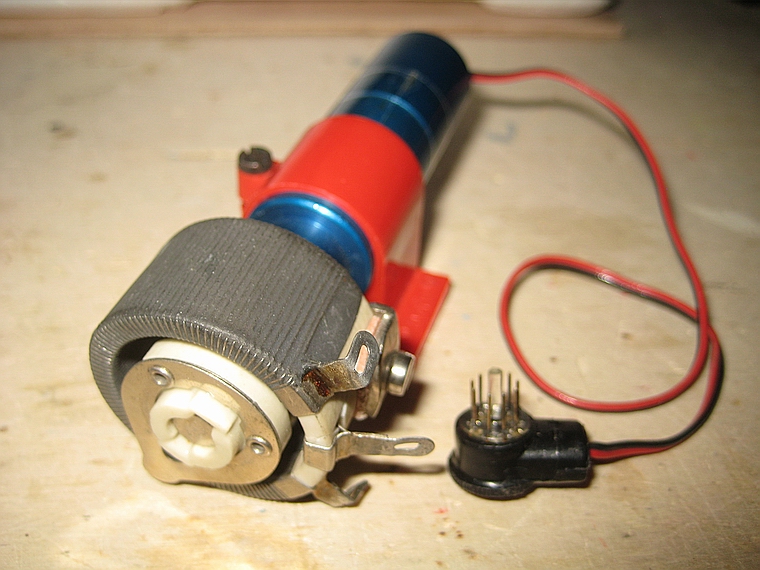

 Erklärung Rücklaufregler: Durch diesen Regler wird der in der Schaltstufe installierte Kurzschluss
 des Servomotors, der den Rücklauf des Bellamatic-Servos stark verlangsamt, regulierbar aufge-
 hoben und das Servo kehrt nach dem Vollausschlag je nach Einstellung, rascher wieder in die
 Neutrallage zurück.
 Die viel verwendeten ServoAutomatic, oder Fahrtregler und Trimmomatic Rudermaschinen sind
 nicht selbst neutralisierende Rudermaschinen, die nicht von selbst in die Mittelstellung zurücklaufen,
 sondern in jeder angesteuerten Stellung stehen bleiben. Für die Servoautomatic Rudernaschine
 gibt es einen Umpolschalter-Satz.

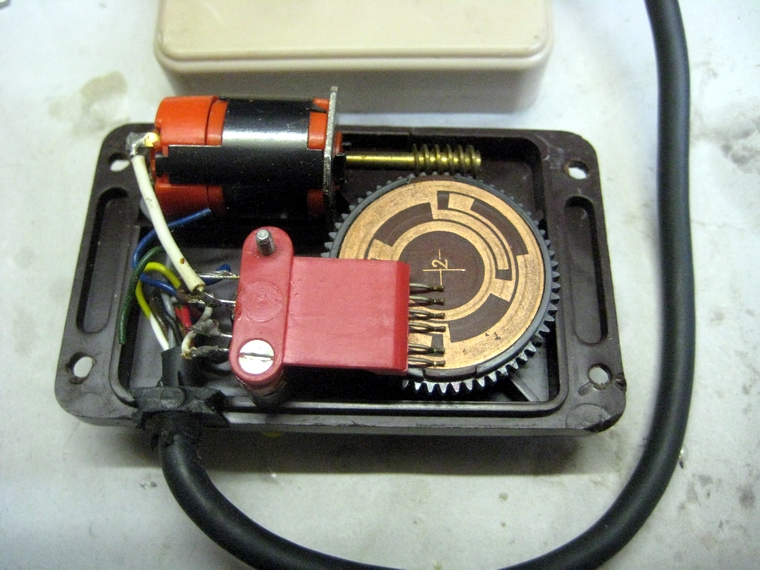

 ALs sehr alte Tudermaschine gilt neben der Knematic die Unimatic Rudermaschine. Der elektrische
 Antrieb erlaubt die Verwendung dreierlei Steuerscheien, die spezielle Rudersteuerungen ermöglichen.
 Die Unimatic für meine Varioton Schaltstufen kann als universelle Einkanal oder Zweikanal Ruderma-
 schine verwendet werden. In der Betriebsanleitung sind die Möglichkeiten genau beschreiben.
 Die meisten Graupner Rudermaschinen brauchen  2,4V Stromversorgung, die Duomatic (6V) und
 die weit verbreitete Kinematic (4,5V).

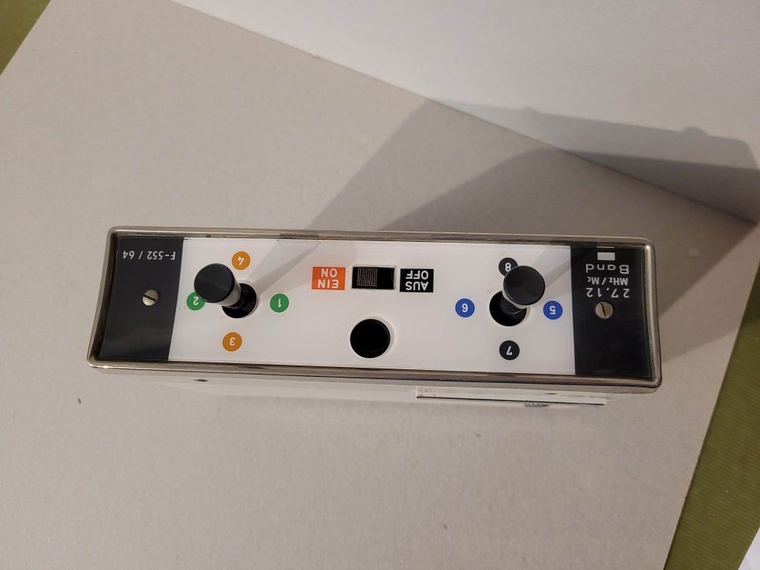

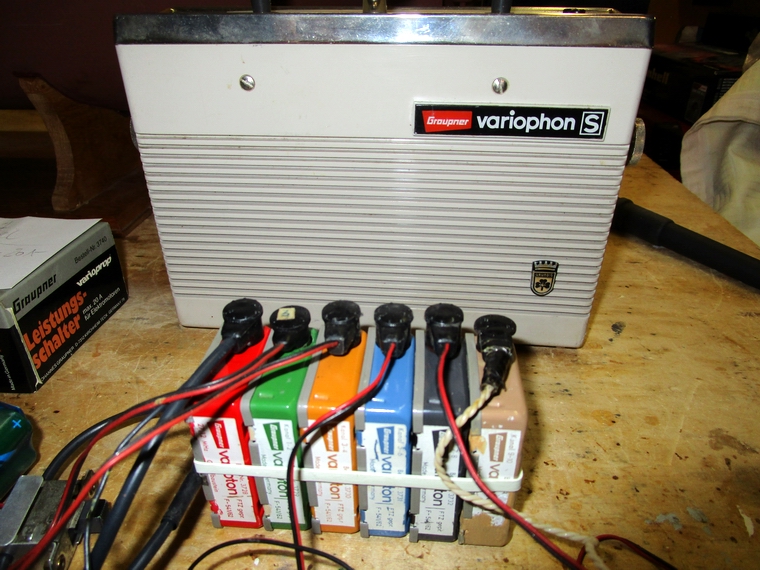

 Mein erster, zweiter und dritter Zehnkanal-Variophon S Sender

 2009 kaufte ich einen wie neu aussehenden Variophon S 10K Sender. Soweit ich mich erinnere,
 hatte er damals noch funktioniert, nur die Kanäle 9 und 10 streikten. Spätere Versuche den Sender
 zu verwenden scheiterten. Der Versuch den Sender zu reparieren scheiterte, da mein Elektroniker die
 Reparatur nicht durchgführen wollte, da das zu viel Aufwand wäre. Der Sender kam getetstet aber als
 defekt bescheinigt, wieder in meine Sammlung zurück.

 Anfangs 2025 gelang mir ein sehr günstiger Ankauf eines weiteren 10 Kanal Senders (10 Nr 2), der
 auch funktioniert. Oktober 25 fand sich neuerlich ein schöner 10K Sender um 40.-.€ bei ebay ein
 schön und sauber aussehender Sender.

  Das bestehende Problem bei den 10 K Sendern ist die Nichtfunktion oder die  schwierige Nachbe-
 schaffungsmöglichkeit einer guten Schaltstufe 9-10 (hellbraun). Meine derzeitiige Schaltstufe erlaubt
 nur den Betrieb meiner Einkanal Rudermaschine Unimatic, mit der Taste-Kanal 10.


  Die weitere Entwicklung und Verwendung meiner Tipp-Anlagen

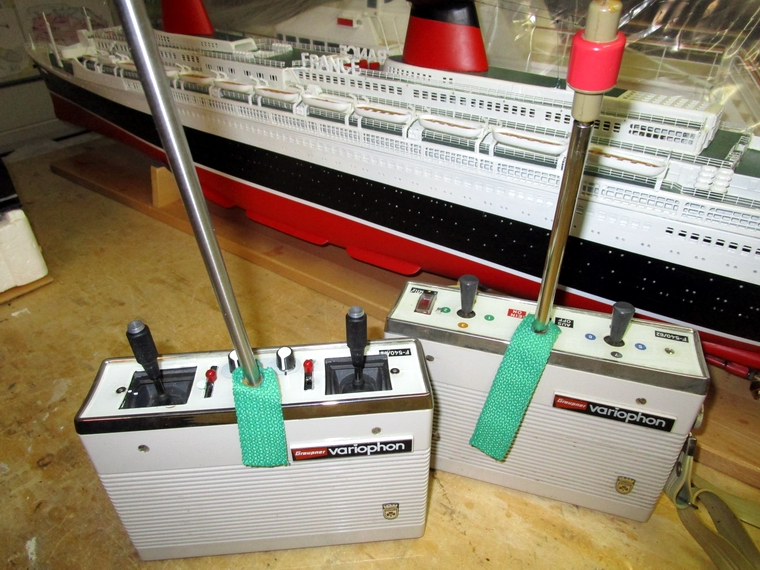

 Motiviert durch die Verwendung meiner seltenen und reparierten 27,12mHz Telecont Tipp-Anlage im
 Schiff Liberty entschied ich mich dafür, meine 8K Variophon-/Varioton Anlage in meinem Torpedoboot
 Zobel (Dachs) einzubauen. Mein  obiger erster 8K-Sender funktioniert, wurde im Flugmodell Amateur
 erprobt und wurde auch im Schiffsmodell erfolgreich wieder verwendet. Später folgte die Verwen-
 dung einer überprüften Variophon 8K-Steuerung, die mit 40,68mHz arbeitet. Diese 40mHz Anlage ist
 nie von Graupner angeboten worden und musste fachkudig umgebaut worden sein. Mein Elektroniker
 stattete den Sender und Pendler Empfänger mit einer neuen HF-Platine mit modernen Bauteilen aus.
 Diese Anlage wird in meinem Graupner Schiff MS HELGOLAND verwendet.
 Das würde den gleichzeitigen Betrieb meiner beiden Graupner Oldtimer ZOBEL (27mHz) und der
 HELGOLAND (40mHz) ermöglichen. Ob das jemals zustandekommen wird ist heute unklar.

 Ein Variophon S 8K Sender wird Ersatz-Sender

 2024 konnte ich von einem Freund aus dem Schiffe Forum als Ersatz für meinen nicht funktionierenden
 Variophon 10K Sender, einen sehr gut erhaltenen und funktionierenden Variophon S 8K Sender (Nr 2)
 kaufen. Dadurch habe ich einen auch herzeigbaren schönen Reserve-Sender im Originalzustand dazu
 bekommen.
 Dazu gibt es bereits eine intakte Reserve Empfangsanlage bestehend aus einem Superhet Empfän-
 ger und 4 Schaltstufen, sowie diverse Graupner Standardservos.

 Variophon 8K Sender und Pendler-Empfänger mit neu aufgebauten HF-Teilen (Si-Transistoren)

 Nochmals 2024: Nachdem die alten Steuerungen unter dem Problem des Ausfalls der Transistoren
 leiden, hat mir unvermutet mein Elektroniker einen Variophon  27,12 mHz-Sender (Nr 3) mit einer
 neuen HF-Stufe mit modernen Bauteilen und ebenso drei Pendler-Empfänger mit neuen Platinen und
 Bauteilen zum Kauf angeboten. Diese Anlage, ein sehr günstiges Angebot, sichert meinen Nachfahren,
 dass diese Anlage auch nach meinem Abgang noch viele Jahre funktionieren wird. Diese Steuerung
 kann von mir später in einem Modellschiff, einem alten Hangsegelflugmodell , oder ...verwendet werden.

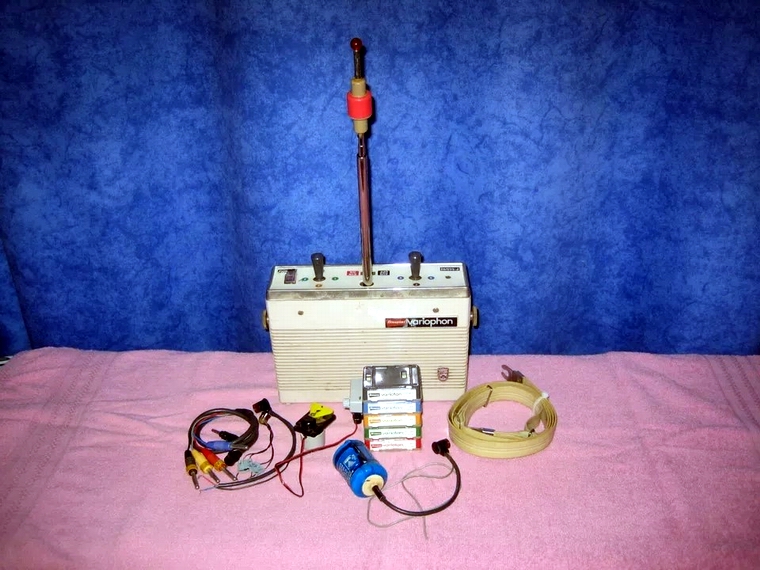

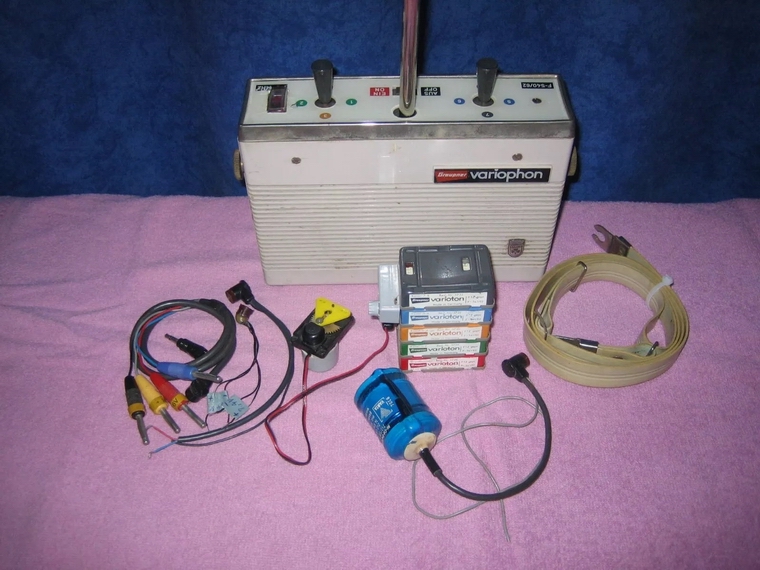

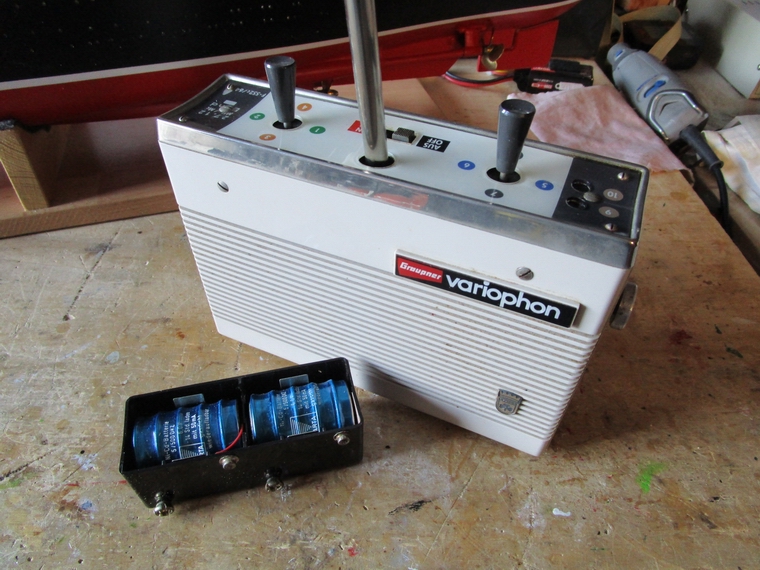

 Variophon 8K - Anlage mit 40,68mHz Sendefrequenz - ein Unikat

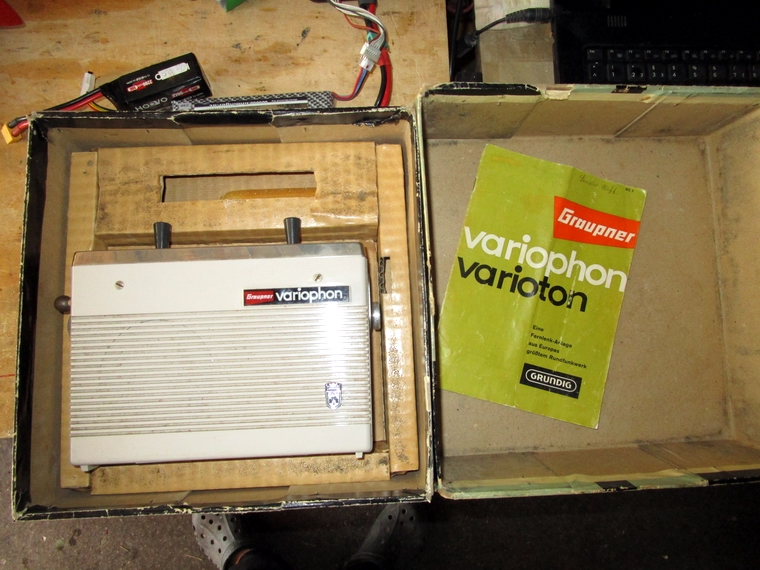

 Einem 2024 zufällig gefundenen Angebot eines 8K Variophon Senders (Nr 4) mit vier Schaltstufen und
 einem Pendler Empfänger, einer Bellamatic, einem Rücklaufregler (!), dem Schalterkabel und einem
 (defekten) DEAC-Blaustrumpf-Akku, konnte ich nicht widerstehen und kaufte diese vermeintliche
 27mHz- Anlage.
 Die Erprobung verlief vorerst erfolglos. Interessant war, dass sich am Pendler Empfänger ein Kleber
 mit 40,68mHz befand. Der Sender hat eine andere Antenne mit Verstärkerspule und ein vom Vorbe-
 sitzer eingebautes Spannungsanzeigegerät.
 Der Sender schien vorerst tot zu sein, da an der Antenne keine Abstrahlung feststellbar war. Ein Blick
 ins Innere ergab später, dass dort ein Senderquarz 40,68mHz eingebaut ist. Die Antenne dürfte daher
 von  einem  40mHz Bellaphon Sender stammen. Später wurde nochmals ein Funktionstest mit gelade-
 ner Senderbatterie durchgeführt, wobei der Sender mit der Frequenz 40,68mHz deutlich messbar
 arbeitete. Es blieb abzuwarten, ob mein Elektronikspezialist Sender und Pendler wieder betriebsfähig
 machen kann. - Tatsächlich kam es zu einer Reparatur und die spezielle und bestimmt seltene Anlage
 funktioniert perfekt und kann verwendet werden.
 Nachforschungen ergaben, dass es bei Graupner eine Variophon 40mHz-Anlage nie zu kaufen gab.
 Vielleicht  war das ein Versuchsgerät, oder hat ein Insider sich den Sender und Empfänger zurecht-
 gemacht.

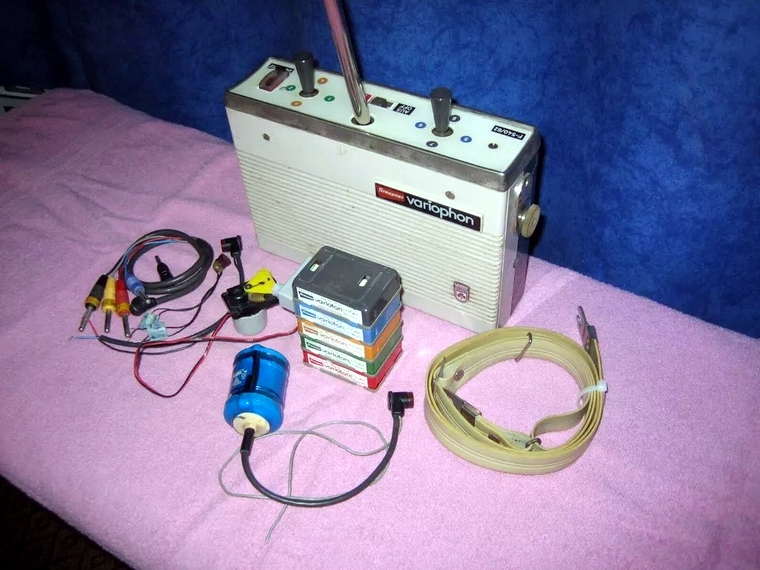

  Variophon 8K Sender  -  als 4K Sender angeboten obwoh zwei Knüppel da sind

  2026 verschaffte mir mein Freund Franz einen sehr preiswerten 4K Sender, der aber zwei Knüppel hat
 und  einen Deckplatte eines 10K Senders. Möglich, dass in das gepflegt aussehenden Gerät, die origi-
 nale  Nachrüst-Senderausbaustufe eingebaut worden ist.
 Tatsache ist, dass die Abstrahlung des Senders in Ornung ist, doch nur der Knüppel der Kanäle K 5-6
 und K 7-8 funktioniert; Knüppel  K 1-2 und K 3-4 ist funktionslos.
 Die Nachschau innen ließ erkennen, dass der Sender so wie mein ehemaliger 4K-Sender keinen
 Antennenschalter hat, der eine Einschaltung des Senders ohne Antenne verhindern würde. Bei diesem
 Sender muss vor dem Einschalten UNBEDINGT die Antenne eingeschoben sein!
 Vielleicht findet sich jemand für eine Raparatur, dann hätte ich noch einen Sender in Reserve.


 Für meine Variophon Anlagen kann ich nur mit Begeisterung sprechen, denn die funktionieren nach
 60 Jahren (meist) immer noch einwandfrei.


 Projekt  MPX Proportionalsender im exVariophon 4K-Sendergehäuse

 Da mein erster und einziger Versuch den Graupner AMATEUR mit der 8K-Variophon Steuerung
 zu fliegen nicht wirklich stressfrei war, entstand die Idee, den vorhandenen defekten 4K-Variophon
 Sender auf Proportionalsteuerung umzubauen. Mit der modernisierten Sendertechnik würde ich
 mich wieder getrauen mit dem Amateur zu fliegen.

 Wegen des sehr schmalen und kleinen Variophon Sendergehäuses war der Einbau von Knüppel-
 aggregaten die Gretchenfrage. Letztlich erwiesen sich nur die Knüppel von Multiplex plus die Sender-
 technik mit Wechsel-HF-Modul als geeignet. Wegen der komplizierten Programmierung (schaffe es
 nicht) kann der umgebaute Sender noch nicht im Modellflugzeug verwendet werden, denn die Höhen-
 rudertrimmung funktioniert nicht.
 EIne detaillierte Beschreibung des Umbaues ist unter Variophon Proportional einzusehen.

 Die MPX-Programmierung der diversen Einstellungen der gebrauchten Sendetechnik trotz Badie-
 nungsanleitung nicht leicht und es gibt noch ein Manko, da die Querudertrimmung, hier die Trimmung
 des wichtigen Höhenruders, nicht funktioniert. - Alles eine Folge nach der Umprogrammierung des
 Gaskanals auf den rechten Knüppel.
 Ich vermied weitere Programmierversuche und beließ die erreichte Einstellung, wodurch die Verwen-
 dung im Flugmodell hinfällig wurde.
 Bei einem Test der Steuerung im Modellschiff Graupner Commodore funktionierte der Sender ein-
 wandfrei und die Reichweite war auch in Ordnung. Anstelle des früher eingebauten 35Mhz-Moduls
 wurde für die Steuerung von Schiffen ein 40Mhz-HF-Modul verwendet.
